スイングハンマーミルは、中硬質、硬質、脆性、靭性、繊維質の試料の粉砕、微粉砕、解砕に使用されます。

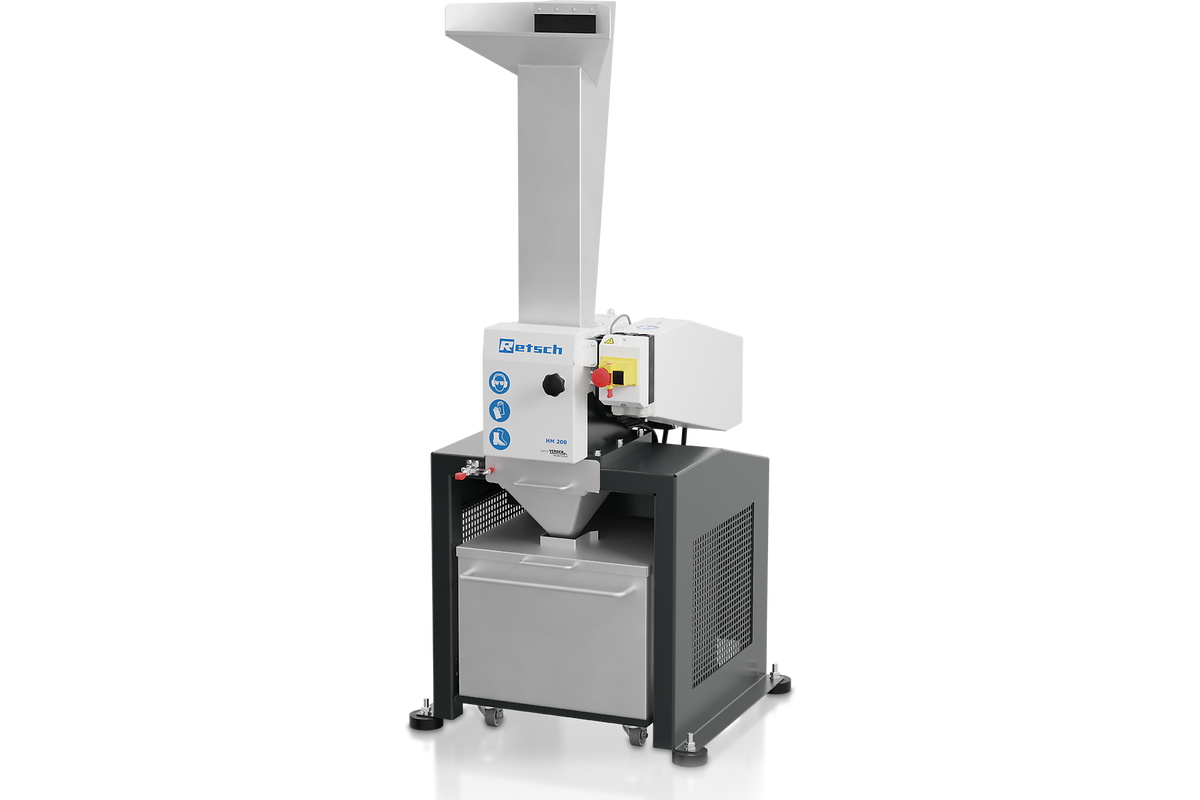

レッチェのスイングハンマーミルHM200は、最大100mmまでの試料を処理でき、試料の性質によっては0.8mmまで微粉化することができます。
バッチ式や連続式の大量試料処理に最適で、高い処理能力が得られます。堅牢な設計、簡単な操作・洗浄などの特長があり、HM200は実験室やパイロットプラントでの使用にも適しています。

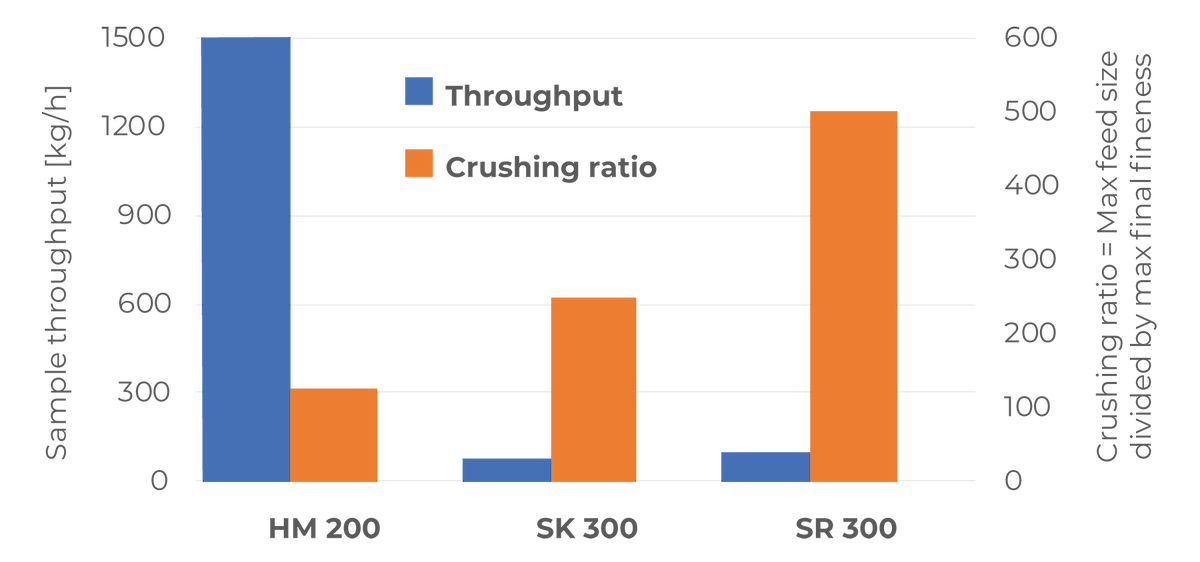

この図は、スイングハンマーミルHM200と2種類のローターミルの比較を示しています。HM200は、非常に高い処理能力を有していることがよくわかります。HM200の粉砕効率（最大供給量を達成可能な最小粉砕量で割った値）は、良好な結果を示しています。SR300とSK300は、最大25mmの試料を受け入れ（HM200は100mmまで）、それぞれ0.05mmと0.1mm以下の粒度にまで粉砕し、高い粉砕率を実現しています。

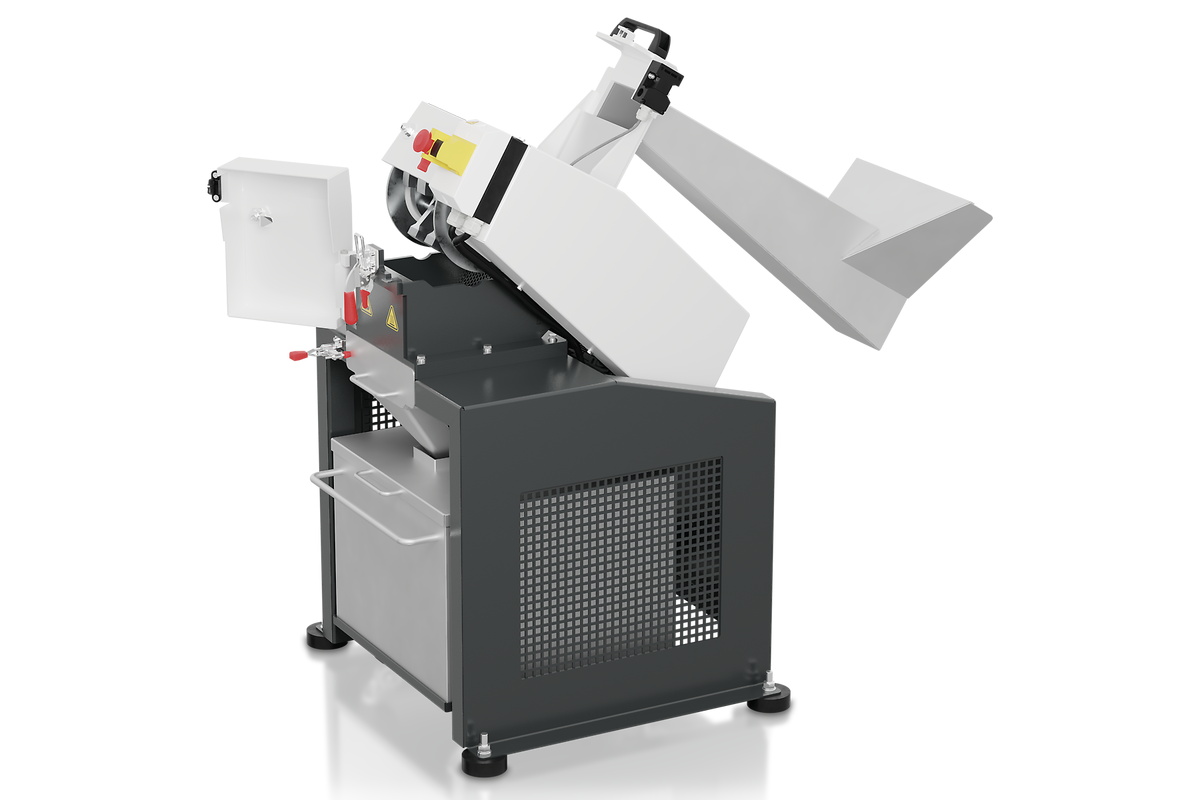

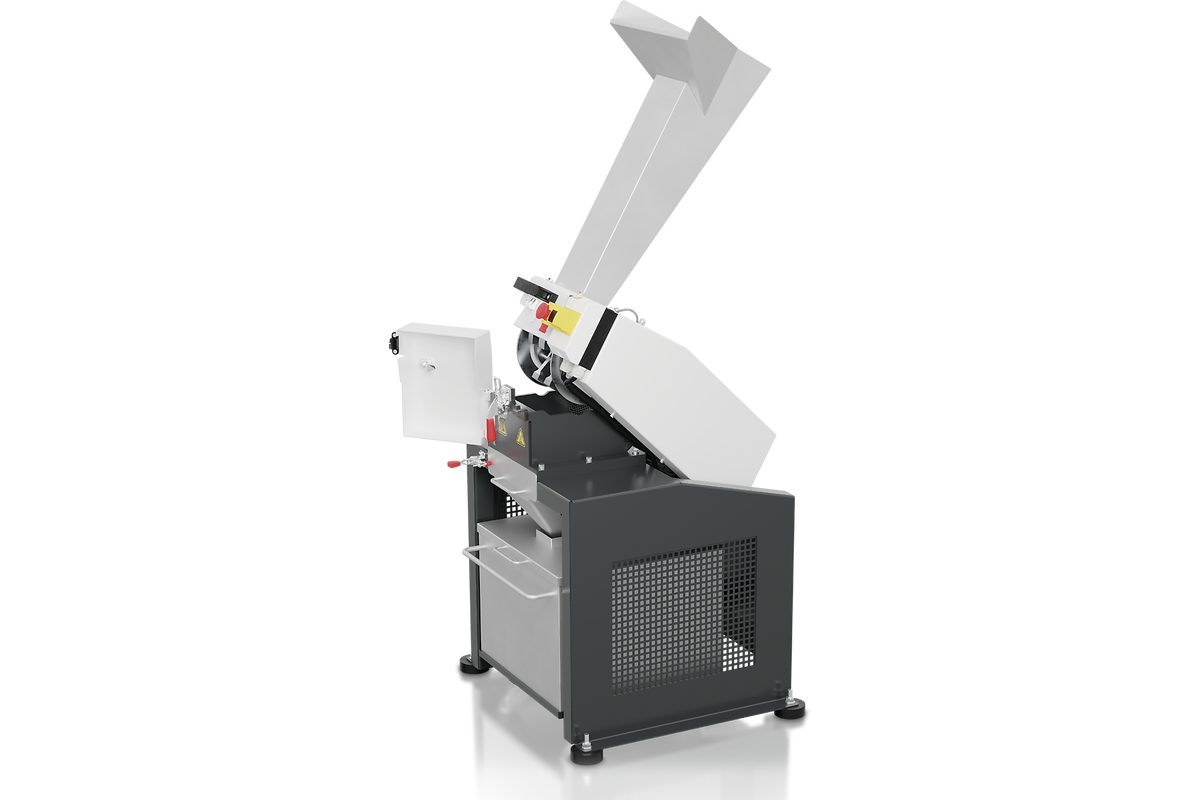

ローターとハンマーの清掃が簡単
スイングハンマーミルHM200は、過酷な粉砕作業に使用される場合でも、長寿命化を図るため、以下の部品をユーザーによる交換が可能です。
安全スイッチとブレーキモーターにより、万が一ドアが不意に開いてしまった場合などでも、すぐに停止することができます。
粉砕時の試料の最終粒度は、試料の性質に依存します。硬くて脆い試料は、HM200で0.8mm以下の粒径まで簡単に粉砕できます。目開き2mmから40mmまでの各種スクリーンを取り揃えており、必要な粒度に粉砕ができます。
プラスチック製品、木材、湿った石炭など、硬くて繊維質の多い試料も、スイングハンマーミルで中型から大型のスクリーンを使用すれば、効率よく粉砕することができます。
スイングハンマーミルHM200は、バッチ式および連続式粉砕が可能で、様々なホッパーや収集システムを装着することができます。
ロングストックホッパー
回収容器
10 l
回収容器
30 l
連続運転用試料排出口
レッチェの強力なスイングハンマーミルは、鉱石、花崗岩、セラミック、石英、スラグ、土、石炭、ガラス、セメントクリンカー、木材、プラスチック、飼料ペレット、乾燥飼料、乾燥ハーブなどの予備粉砕と微粉砕に理想的な製品です。
ガラス
coal
配合飼料
ハーブ
詳細なデータをご希望の方は、アプリケーションデータベースをご覧ください
| 用途 | coarse and pre-crushing, desagglomeration |
| 分野 | coal, food / feed, エンジニアリング / 電子工学, ガラス / セラミックス, 化学/化成品, 地質学/ 冶金学、金属学, 建設材料, 環境/ リサイクリング, 農業 |
| 投入試料の性質 | 中硬質, 固い, 脆い, 硬い, 繊維 |
| 粉砕方法 | 衝撃, 剪断 |
| 試料投入サイズ* | < 100 mm |
| 粉砕粒度* | < 0.8 mm |
| 投入試料量* | up to 30 l depending on collecting receptacle |
| 回転数 50Hz（ 60Hz ） | 3000 min-1 (3500 min-1) |
| スループット* | 1500 kg/h |
| ロータ周辺速度 | 31.4 m/s |
| ローター径 | 200mm |
| ロータ | 10 swing hammer |
| 乾式粉砕 | あり |
| 湿式粉砕 | なし |
| 凍結粉砕 | なし |
| 粉砕セットの材質 | hardened steel 1.0503 (hammers); steel 1.0330 (sieves) |
| スクリーン | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| 吸塵モジュール | あり |
| オンライン・モデル | あり |
| 受器容量 | 10L、30L、連続排出口 |
| モータ | 3相200V |
| ドライブ | 1.5 kW |
| 電圧 | お問い合わせください |
| 電源 | 三相 |
| 保護等級 | IP 54 |
| W x H x D(ｶﾊﾞｰを閉じた状態） | 700 x 1570 x 750 mm |
| 本体重量 | ~ 150 kg |
| 規格 | CE |
試料はホッパーからハンマーミルの粉砕室へと導かれます。
HM200には、水平方向に回転する軸があり、その軸には10個の自在にスイングするハンマーが取り付けられています。このハンマーが粉砕室内で試料を高速で粉砕します。固定ハンマーと異なり、スイングハンマーでは、機械がブロックされるリスクや摩耗を最小限に抑えることができます。試料は各ハンマーで叩かれ、粉砕室内で跳ね返りながら衝撃で粉砕されます。粉砕された試料は、スクリーンを通過するのに十分な大きさになると、重力式排出口から収集容器に落下します。
