ジョークラッシャ BB 300 試料投入サイズにこだわった汎用性の高いユニット

見積依頼
このページを印刷する(PDF)

言語:

ジョークラッシャーBB300は、最大130mmまでの大きな試料を粉砕するために特別に設計されています。ギャップ幅は1-40mmまで無段階に設定できます。試料によっては、5mmまでの粒径を得ることができ、最大600kg/hの処理能力が可能です。

レッチェのジョークラッシャーシリーズには、8種類のサイズがあります。粉砕能力および最終的な粉砕度は、粉砕機のタイプ、選択されたギャップ幅、試料の破砕特性によって決まります。

レッチェのジョークラッシャーの特徴は、堅牢な設計、簡単な操作とクリーニングです。少量の試料はバッチ処理で、大量の試料は連続運転で処理します。

堅牢性・汎用性

  • 優れた粉砕性能
  • コンタミネーションフリーの研削を可能にする幅広い材質
  • ゼロ点調整による磨耗補正
  • 連続的なギャップ幅の設定
  • 清掃が容易な粉砕室
  • 連続粉砕に最適
  • 集塵用コネクター
性能レーダーチャート BB 300

試料投入サイズにこだわった汎用性の高いユニット

ジョークラッシャ BB 300 細部へのこだわり

ジョークラッシャーのBB300は、堅牢な設計と簡単な操作・清掃が特徴です。35Lまでの試料であればバッチ式で、それ以上の試料であれば連続式で使用することができます。
粉砕された試料は、取り外し可能な受器に回収されます。大量の試料を処理する場合や連続的に粉砕する場合は、ベルトコンベアーなどお客様独自のソリューションで受器を置き換えることができます。

スピンドル調整部に組み込まれたベルビルスプリングワッシャーにより、さらに過負荷防止機能を備えています。粉砕アームを動かす偏心スピンドルは、Vベルトを介して堅牢なブレーキモーターで駆動されます。最も大きなベルトプーリーがフライホイールの役割も果たし、均一でスムーズな動作を保証します。

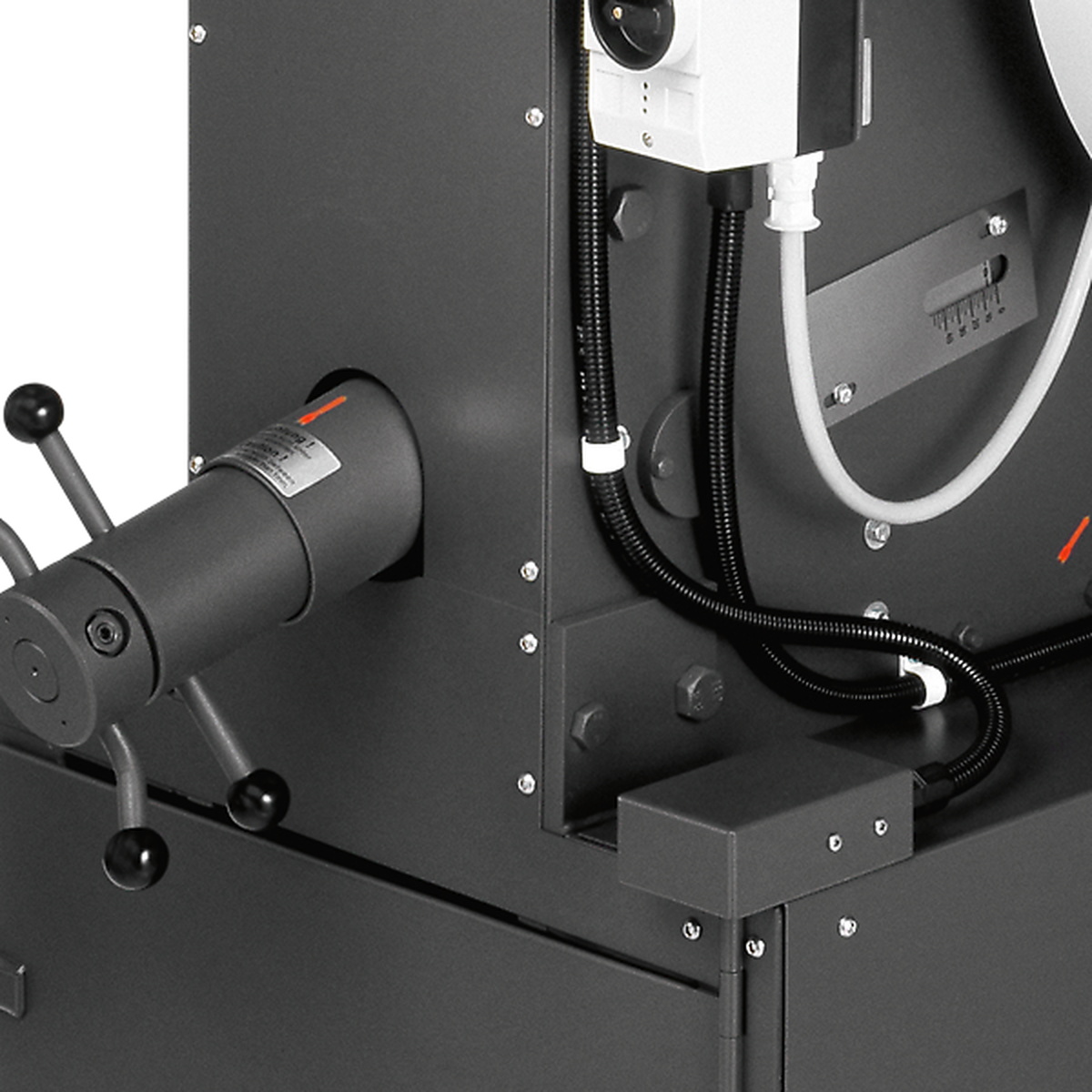

ジョークラッシャ BB 300 ゼロ点調整による磨耗補正

材料や処理量にもよりますが、粉砕ジョーは摩耗していきます。これは、粉砕ジョーの距離や破砕ギャップが、時間とともに広がっていきます。再現性のある破砕結果を得るためには、この摩耗を補正する必要があります。

レッチェのジョークラッシャは連続的に調整することができ、粉砕ジョーの磨耗を補正することができます。レッチェのジョークラッシャは、粉砕ジョー同士が接触する音が聞こえるまで、モーターを回転させながらゆっくりとギャップ幅の設定を変更することで行います。このようにしてゼロ点調整をを行うことで摩耗によるギャップ幅の広がりを調整することが出来ます。

ゼロ点調整による磨耗補正

ジョークラッシャ BB 300 ユーザーの利便性と高い安全性を両立

レッチェのジョークラッシャは、安全性を最優先しています。跳ね返り防止機能付きホッパーは、粉砕室内部を手で触れることができなくなっています。また、安全スイッチとブレーキモータにより、誤操作や誤作動があってもすぐに停止します。

粉砕室内の清掃は、ヒンジ式ホッパーを簡単に取り外すことができます。ジョークラッシャーは、非常にスムーズで静かに作動し、ほとんどメンテナンスが不要です。

安全で効率的な粉砕プロセスのために ジョークラッシャ用アクセサリ
BB 300

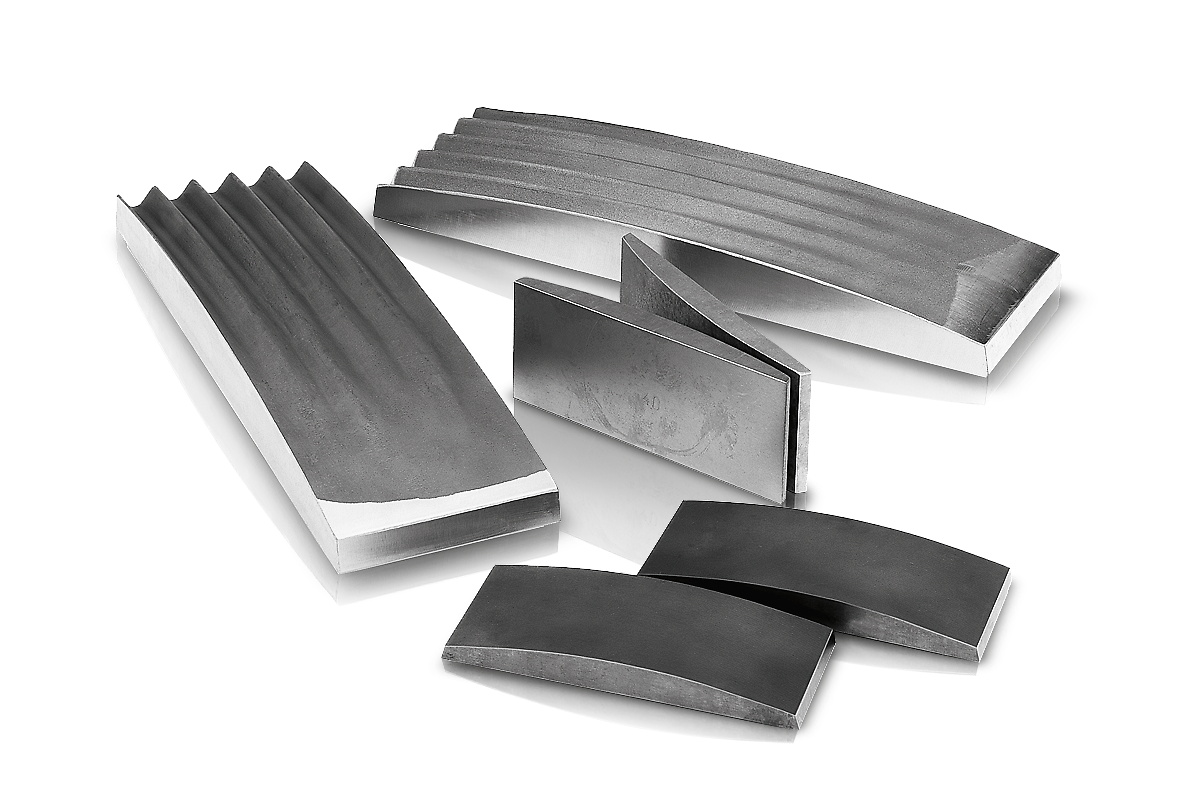

粉砕ジョーおよび側壁板は、試料や分析内容に応じて選べるよう、5種類の材質を取り揃えています:

  • マンガン鋼
  • ステンレス
  • タングステンカーバイド
  • 重金属コンタミ防止用スチール
ジョークラッシャ用アクセサリ BB 300

ジョークラッシャ BB 300 特殊な要件に対応するジョークラッシャ

BB300ジョー・クラッシャーは、標準モデルとは別に、特定の用途に合わせた特別バージョンもご用意しています。

重金属フリーの粉砕

BB300は半導体材料の粉砕に適した特殊仕様も用意しています。ホッパーと受器をプラスチックで覆い、粉砕ジョーと側壁版をタングステンカーバイドで構成しています。このため、試料が金属材料に接触することはなく、粉砕ツールの摩耗によって試料の純度が損なわれることはありません。

重金属フリーの粉砕

プロセスラインバージョン

BB300は、生産工程での品質管理など、オンライン操作での連続粉砕に適したバージョンもご用意しています。この場合、ホッパーとモータ保護スイッチは付属していません。三相ACモータの電圧は、お客様のご要望に応じて選択できます。

プロセスラインバージョン

ジョークラッシャ BB 300 典型的なサンプル材料

レッチェの強力なジョークラッシャは、建設資材、鉱石、花崗岩、酸化セラミックス、石英、スラグ、シリコン、石炭、タングステン合金、セメントクリンカーなどの予備破砕に最適です。

コンクリート

コンクリート

ジェイド

ジェイド

ガラス

ガラス

石炭

石炭

詳細なデータをご希望の方は、アプリケーションデータベースをご覧ください

ジョークラッシャーBB300は堅牢で強力な粗粉砕機です。 ホッパーから投入された試料は、2本のジョーがV字型を構成する粉砕室 に入ります。 楕円運度を行う可動ジョーが固定ジョーとの間で試料を押しつぶします。

設定されたギャップ幅よりも細かく粉砕された試料は、試料受け器に回収されます。ギャップ幅を連続的に設定できるスケール付きで、設定したギャップ幅に応じた最適な粉砕が可能です。
