ジョークラッシャーBB200は、最大300kg/hの処理能力を持つ床置型モデルで、多くの試料に適しています。投入試料のサイズは最大90mmです。ギャップ幅は0～30mmまで無段階に設定できます。試料によっては、2mmまでの粒径を得ることができ、前処理と粉砕をワンステップで行う連続粉砕機やプロセスライン用粉砕機など、多様な使い方ができます。
レッチェのジョークラッシャーシリーズには、8種類のサイズがあります。粉砕能力および最終的な粉砕度は、粉砕機のタイプ、選択されたギャップ幅、試料の破砕特性によって決まります。
レッチェのジョークラッシャーの特徴は、堅牢な設計、簡単な操作とクリーニングです。少量の試料はバッチ処理で、大量の試料は連続運転で処理します。
粒度にこだわった万能ユニット
ジョークラッシャーのBB200は、堅牢な設計と簡単な操作・清掃が特徴です。5Lまでの少量の試料ならバッチ式で、それ以上の量なら連続運転が可能です。
粉砕された試料は、取り外し可能な受器に回収されます。大量の試料を処理する場合や連続的に粉砕する場合は、ベルトコンベアーなどお客様独自のソリューションで受器を置き換えることができます。
スピンドル調整部に組み込まれたベルビルスプリングワッシャーにより、さらに過負荷防止機能を備えています。粉砕アームを動かす偏心スピンドルは、Vベルトを介して堅牢なブレーキモーターで駆動されます。最も大きなベルトプーリーがフライホイールの役割も果たし、均一でスムーズな動作を保証します。
材料や処理量にもよりますが、粉砕ジョーは摩耗していきます。これは、粉砕ジョーの距離や破砕ギャップが、時間とともに広がっていきます。再現性のある破砕結果を得るためには、この摩耗を補正する必要があります。
レッチェのジョークラッシャは連続的に調整することができ、粉砕ジョーの磨耗を補正することができます。レッチェのジョークラッシャは、粉砕ジョー同士が接触する音が聞こえるまで、モーターを回転させながらゆっくりとギャップ幅の設定を変更することで行います。このようにしてゼロ点調整をを行うことで摩耗によるギャップ幅の広がりを調整することが出来ます。
レッチェのジョークラッシャは、安全性を最優先しています。跳ね返り防止機能付きホッパーは、粉砕室内部を手で触れることができなくなっています。また、安全スイッチとブレーキモータにより、誤操作や誤作動があってもすぐに停止します。
粉砕室内の清掃は、ヒンジ式ホッパーを簡単に取り外すことができます。ジョークラッシャーは、非常にスムーズで静かに作動し、ほとんどメンテナンスが不要です。

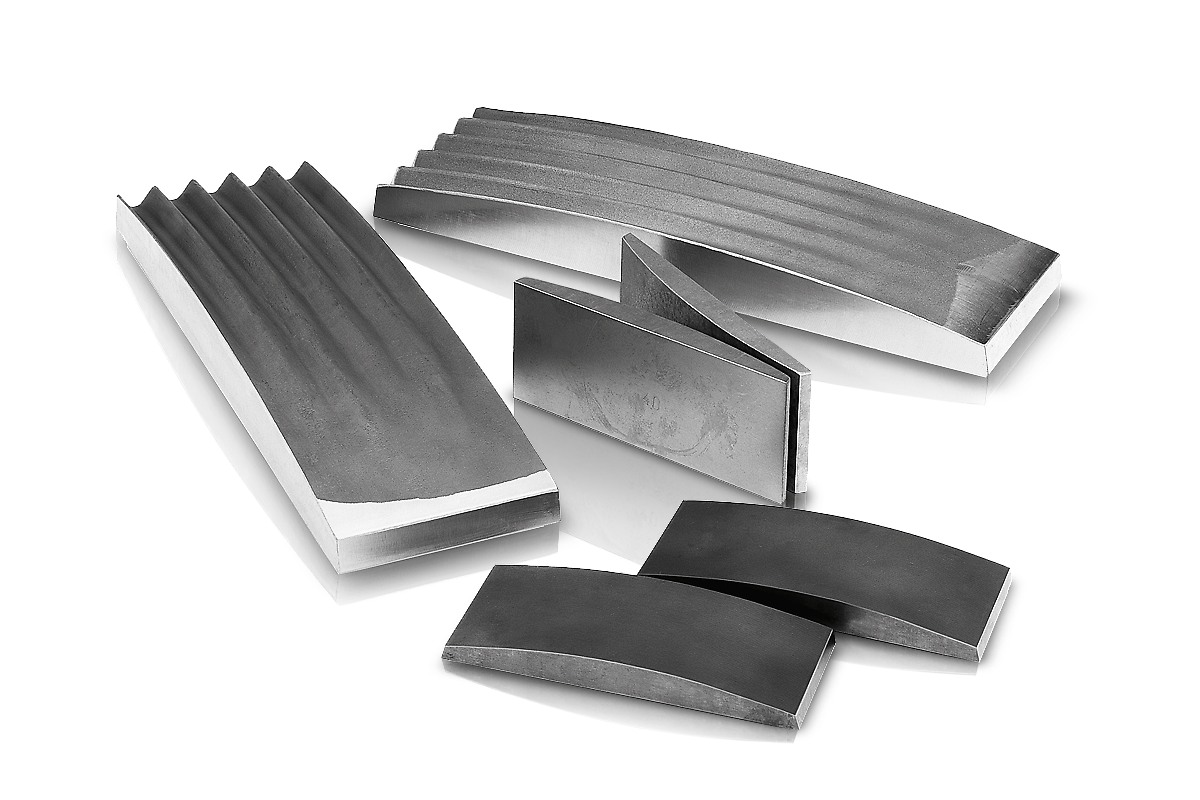

粉砕ジョーおよび側壁板は、試料や分析内容に応じて選べるよう、5種類の材質を取り揃えています：
BB200ジョー・クラッシャは、標準モデルの他に、特定の用途に合わせた特別バージョンもご用意しています。
BB200は、半導体材料の粉砕に適した特殊仕様も用意しています。ホッパーと受器をプラスチックで覆い、粉砕ジョーと側壁版をタングステンカーバイドで構成しています。このため、試料が金属材料に接触することはなく、粉砕ツールの摩耗によって試料の純度が損なわれることはありません。

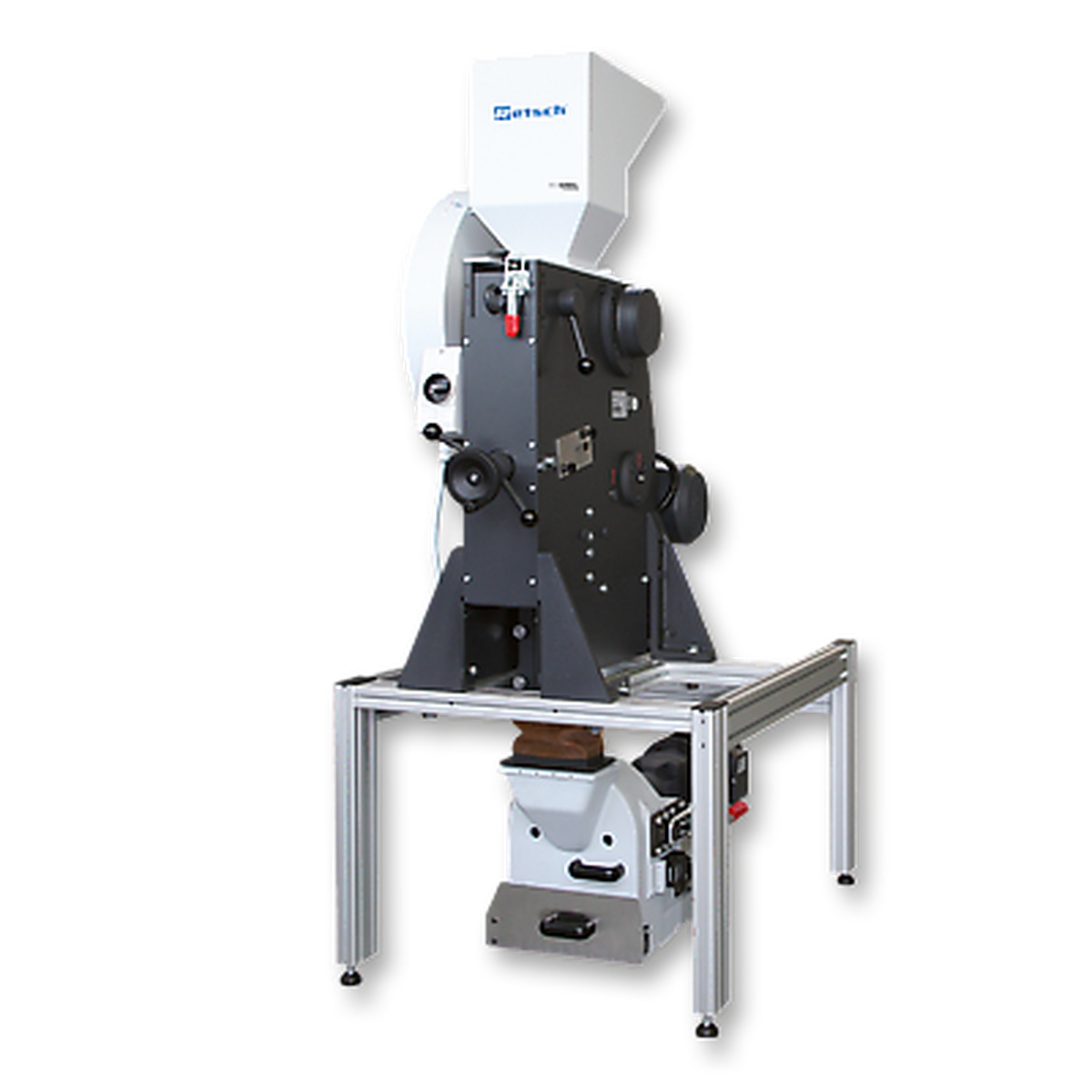

大量の粗粉を分析可能な粒度にまで高速連続粉砕するには、ジョークラッシャBB200とレッチェディスクミルDM200の組合せが最適です。粉砕機は、ディスクミルの上にフレームで取り付けられており、両装置はシュートで接続されています。この構造により、最大90mmの試料を1回の操作で100ミクロンまで粉砕することができます。
BB200ジョークラッシャは、生産工程での品質管理など、オンライン操作での連続粉砕に適したバージョンもご用意しています。この場合、ホッパーとモータ保護スイッチは付属していません。三相ACモータの電圧は、お客様のご要望に応じて選択できます。
レッチェの強力なジョークラッシャは、建設資材、鉱石、花崗岩、酸化セラミックス、石英、スラグ、シリコン、石炭、タングステン合金、セメントクリンカーなどの予備破砕に最適です。
コンクリート
ジェイド
ガラス
coal
詳細なデータをご希望の方は、アプリケーションデータベースをご覧ください
| 用途 | 粗粉砕、予備粉砕 |
| 分野 | エンジニアリング / 電子製品, ガラス / セラミックス, 化学品 / プラスチック, 地質 / 金属, 建材, 環境 / リサイクリング |
| 投入試料の性質 | 中硬質, 固い, 脆い, 硬い |
| 粉砕方法 | 圧力 |
| 試料投入サイズ* | < 90 mm |
| 粉砕粒度* | < 2 mm |
| スループット* | 300 kg/h |
| 粉砕セットの材質 | マンガン鋼, ステンレス, タングステンカーバイド, スチール（ 1.1750）製 (重金属コンタミ防止用) |
| 粉砕ジョー幅 | 90 x 90 mm |
| ギャップ幅調整 | 0 - 30 mm |
| ギャップ幅表示 | 目盛 |
| 0点調整 | あり |
| 開放型ホッパー | あり |
| 吸塵モジュール | あり |
| メンテナンスや潤滑剤が不要なスライド式ベアリング： | あり |
| オンライン・モデル | 別売りアクセサリ |
| 受器容量 | 5 l |
| モータ | 単相モータ / 3相モータ |
| ドライブ | 1.5 kW |
| 電圧 | お問い合わせください |
| 電源 | 単相 / 三相 |
| 保護等級 | IP 54 |
| W x H x D(ｶﾊﾞｰを閉じた状態） | 450 x 1160 x 900 mm |
| 本体重量 | ~ 300 kg |
| 規格 | CE |
ジョークラッシャBB200は、堅牢で強力な粗粉砕機です。試料は跳ね返り防止構造のホッパーから粉砕室に投入されます。2本のジョーがＶ字型を構成する粉砕室 に入ります。試料はV字型にセットされた固定ジョー（機器正面側）と楕円運動する駆動ジョー（モータ側）の間で押しつぶされます。
試料が排出ギャップ幅より小さくなると、細かくなった試料が下に落ちて試料受器に回収されます。２つのジョーの間のギャップ幅をデジタルで調整できるため、次回の粉砕の時も前回と同じギャップ幅で粉砕することができます。
