振動ディスクミル RS 200 スペクトル分析のための迅速な試料粉砕

見積依頼
このページを印刷する(PDF)

言語:

分光分析のための試料調製において、振動ディスクミルのスピードに勝る粉砕機はありません。レッチェの振動ディスクミル RS200は、硬くて脆い試料や繊維質の試料を、分析に適した微粉砕まで迅速かつ再現性良く粉砕するのに最適な粉砕機です。

RS200は、強力なスタビライズド・プレーンドライブにより、重い粉砕セットでも安定したスムーズな運転と最高速度の運転を実現します。20ミクロンから100ミクロンの粒径を数秒で再現性よく粉砕します。

粉砕セットは様々なサイズと材質のものが用意されています。センサーがタングステンやメノウの瓶を認識し、自動的に最大許容回転数を設定するため、素材を保護しながら最適な結果を得ることができます。

迅速かつ再現性が高い

  • 非常に短い粉砕時間、通常60~180秒の範囲で100μm前後の微粒子を得ることができる
  • 人間工学に基づいたデザインとキャリーハンドルにより、粉砕セットの取り扱いが容易です。
  • クイックアクションクランプシステムにより、便利で安全な粉砕ジャーの取付けが可能
  • メノウ、タングステンカーバイトセット用自動減速機
  • 強力なスタビライズド・プレーンドライブにより、再現性を向上
  • 700~1500 rpmの可変速

振動ディスクミル RS 200 性能試験 サイズダウンと再現性

振動ディスクミルの粉砕結果は、粉砕ジャー内のフリーマスの運動パターンに大きく影響されます。RS200の新しい強力なスタビライズド・プレーンドライブにより、運動パターンを極めて迅速に形成することができ、それが高い精度に反映され、最終的に再現性が大幅に改善されます。

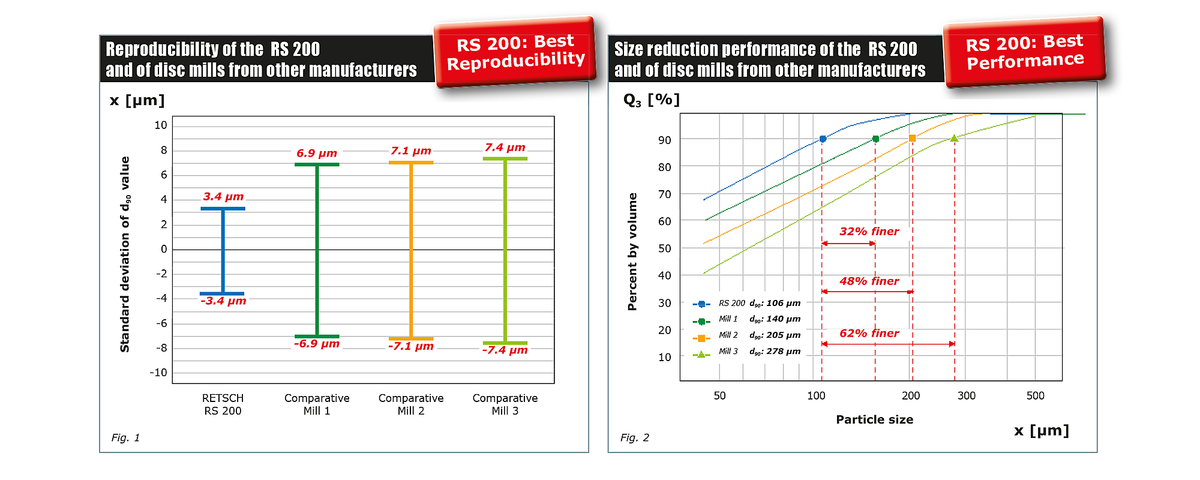

Figure 1 shows the standard deviation after 60 sec grinding time. It only takes a few large particles to impair the reproducibility of XRF measurements. Because of that, a small standard deviation for the d90 value is crucial.

図2:振動ディスクミルの運動パターンの形成と安定性を評価する「QMT(Quarter Minute Test)」。図2より、RS200では、わずか15秒の粉砕時間でd90が106μmになったことがわかる。他の3社の粉砕機では、かなり劣る結果となりました。

性能試験 サイズダウンと再現性

粉砕条件

  • 粉砕ジャー: 100 ml
  • サンプル: セメントクリンカー 0.85 to 3.15 mm
  • 速度 : 最大 (1200 rpm)
  • 粉砕時間: 60 sec (図 1), 15 sec (図 2)

振動ディスクミル RS 200 極めて安全でシンプルな操作性

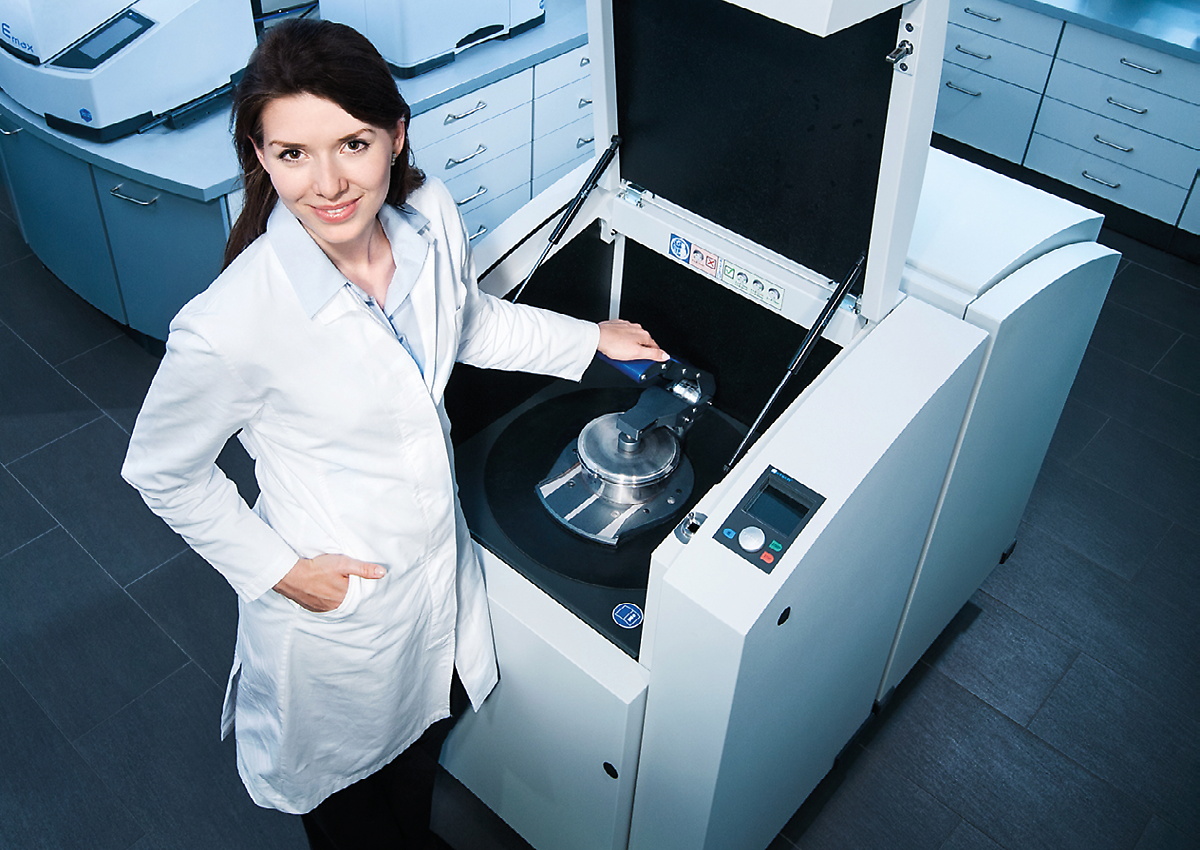

RS200とその粉砕セットの操作と取り扱いは、便利で人間工学的です。粉砕ジャーにはキャリーハンドルが装備されており、重いジャーを粉砕機まで運び、レールの上を滑らせて粉砕ステーションに入れることができます。クランプ装置は、より少ない力で安全にジャーを固定することができ、センサーが正しい位置を確認します。

粉砕パラメータはボタン1つで入力できます。パラメータの組み合わせは最大10種類まで登録でき、メニューのガイダンスも13カ国語から選択できます。また、カラーグラフィックディスプレイには、現在の設定に加えて、サービスや操作に関する情報が表示されます。

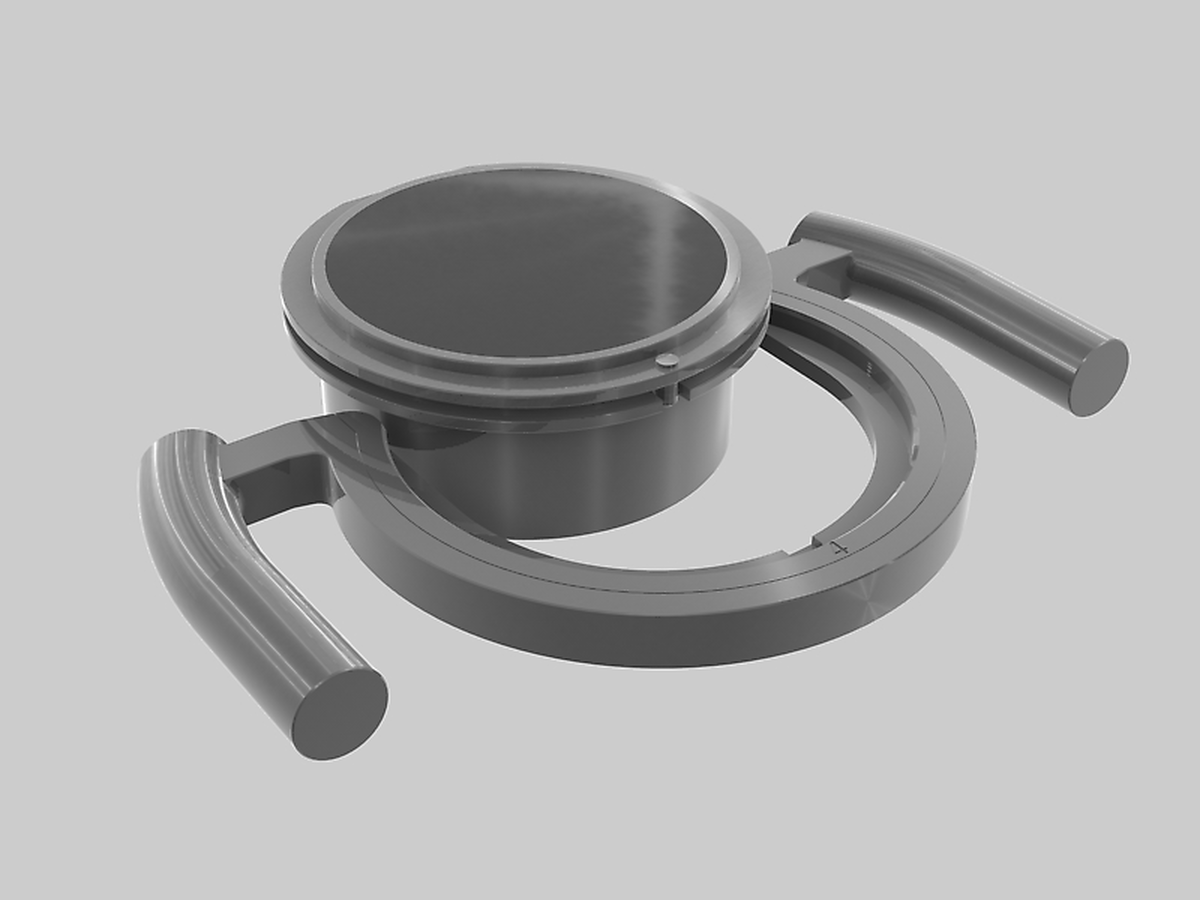

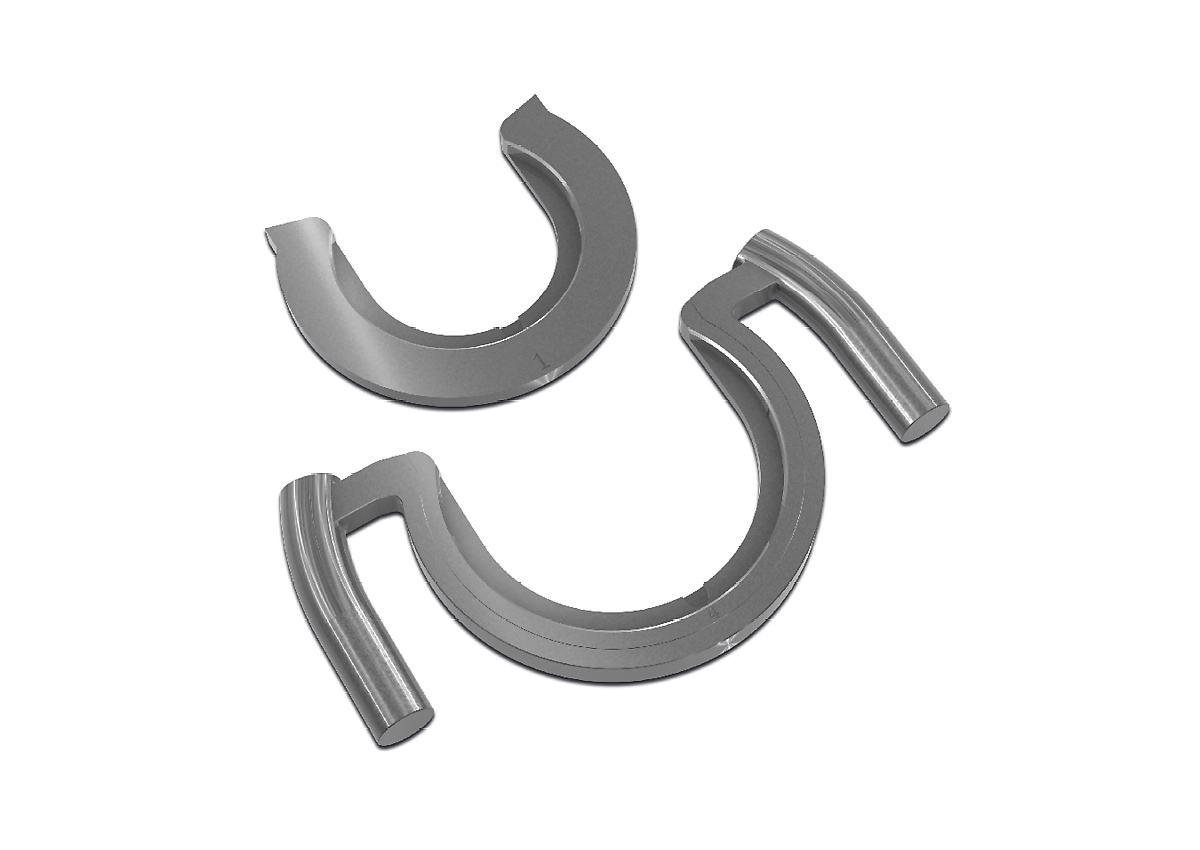

キャリーハンドル

キャリーハンドル

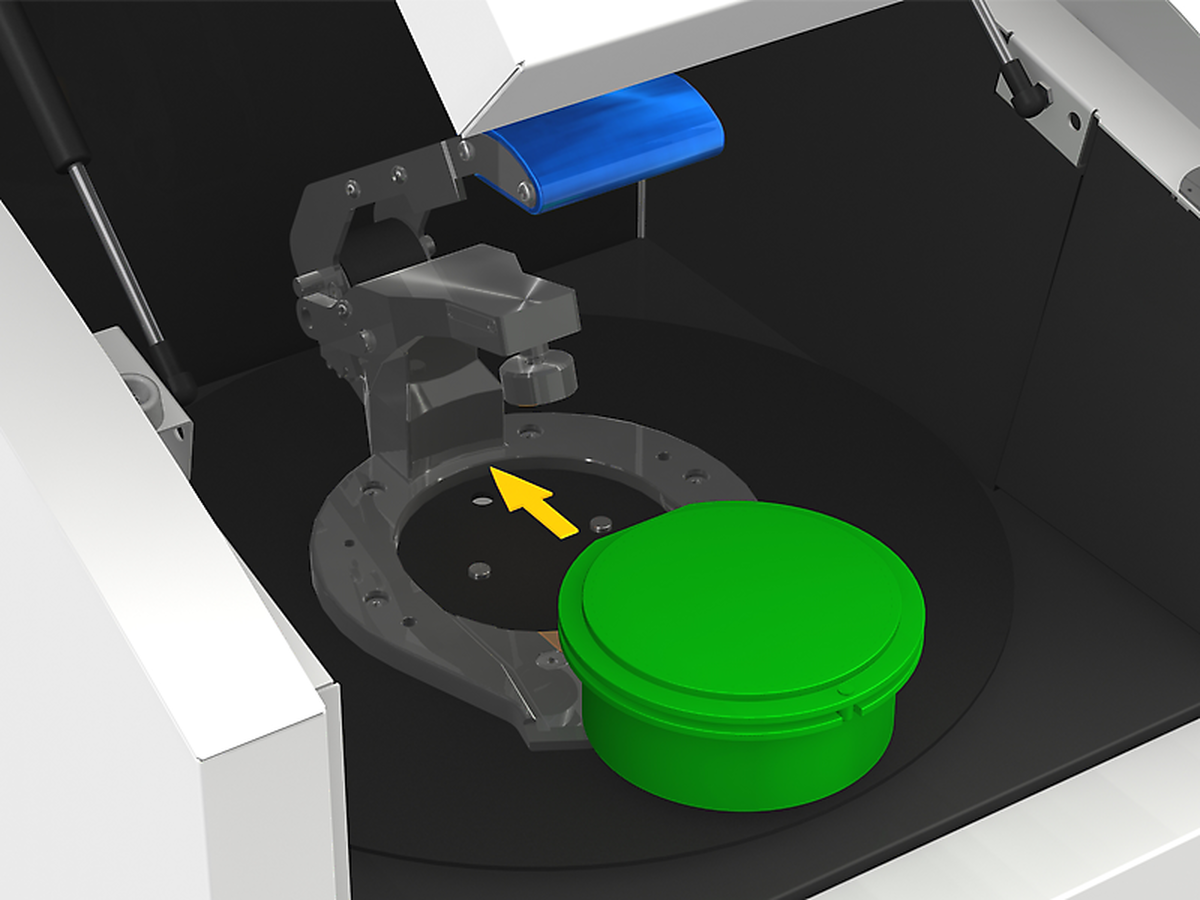

rail

rail

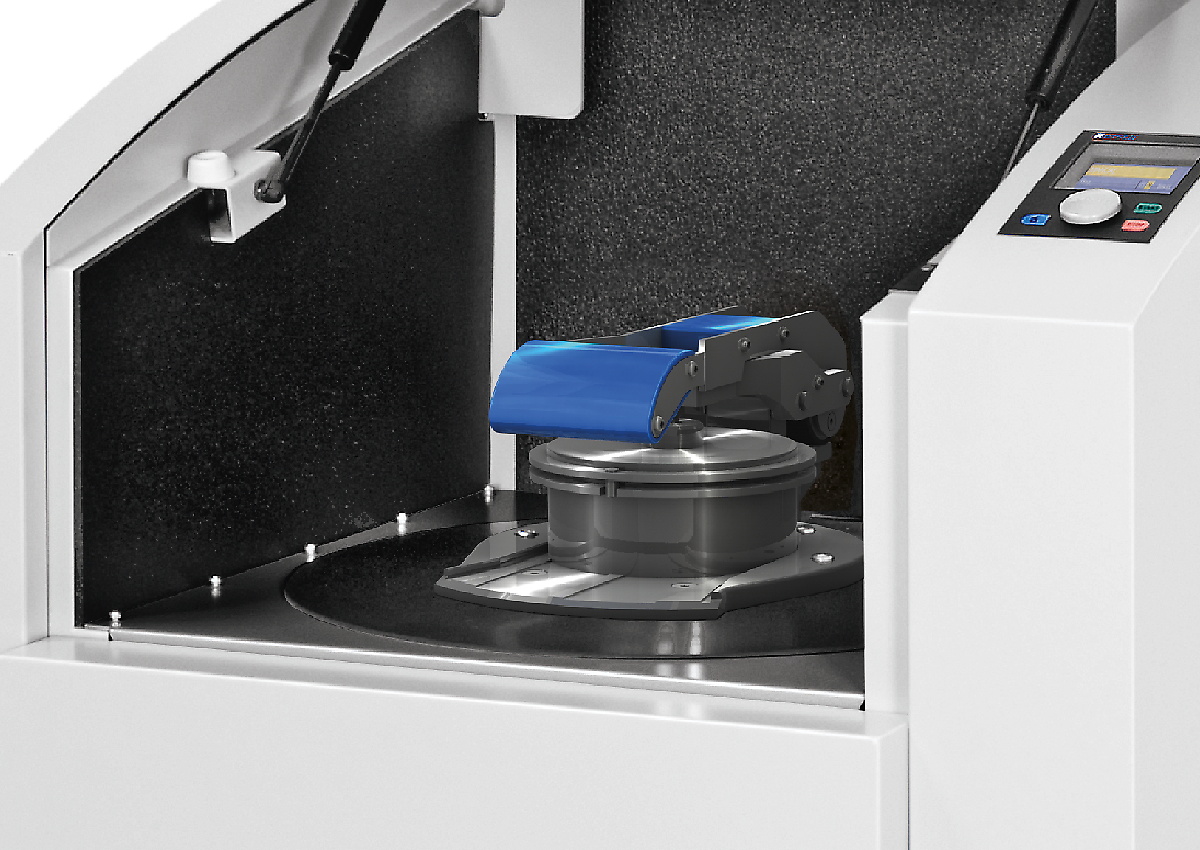

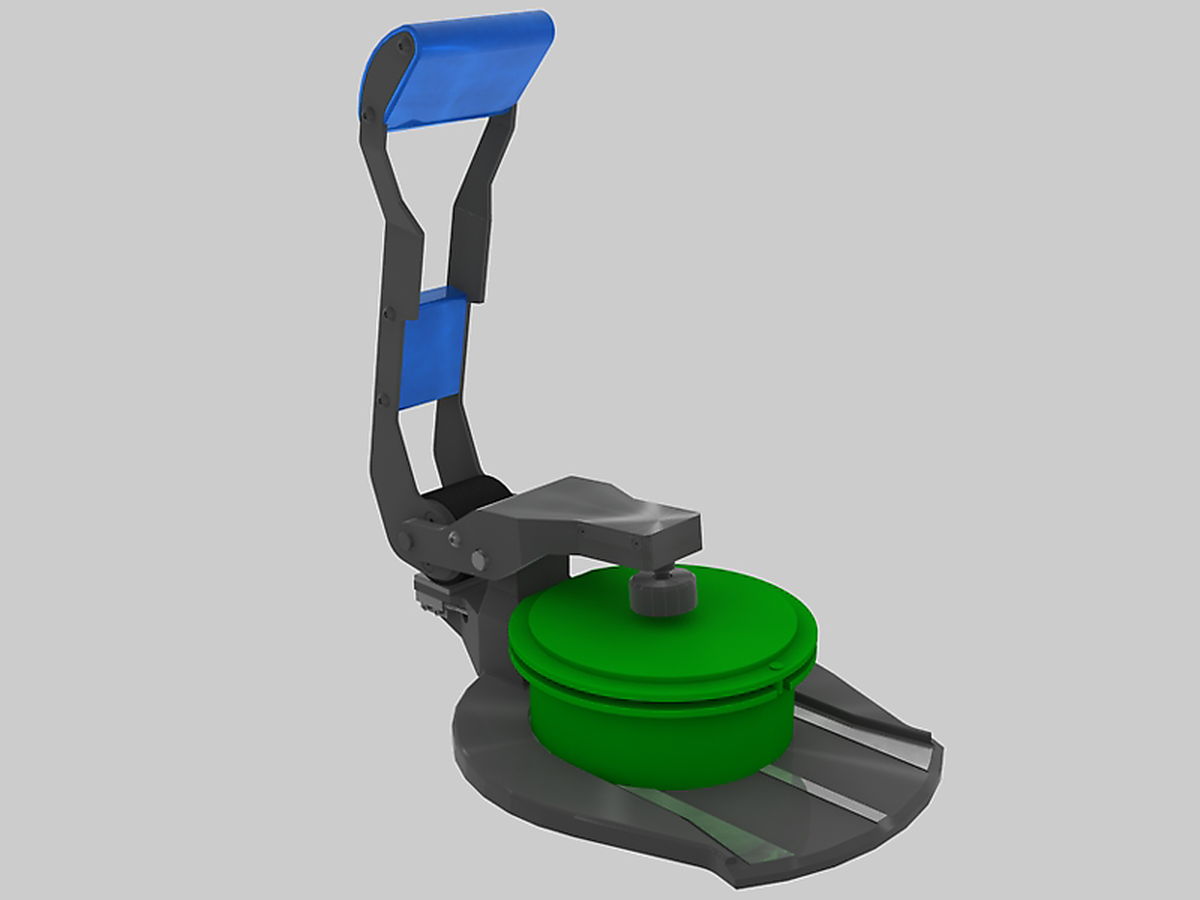

クイックアクション式クランプ装置

クイックアクション式クランプ装置

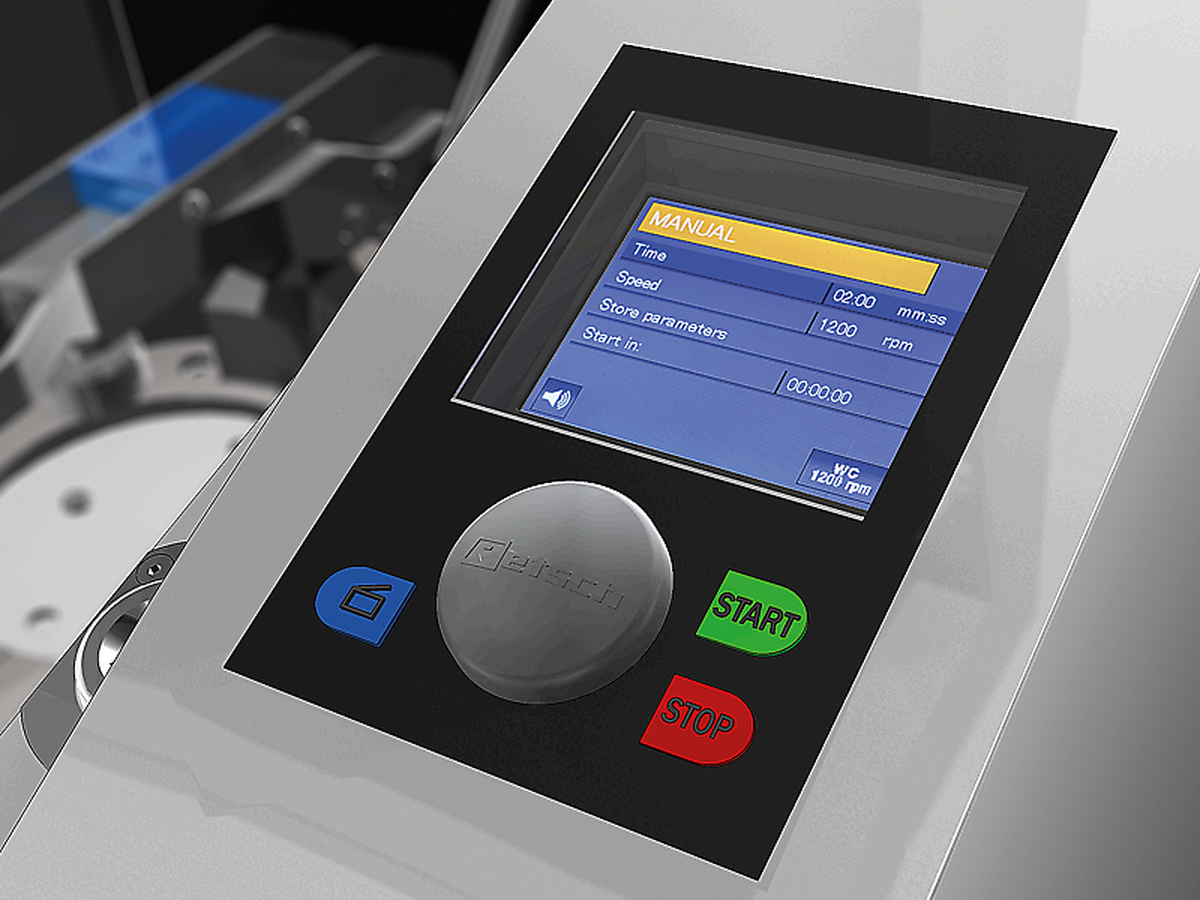

グラフィックディスプレイ

グラフィックディスプレイ

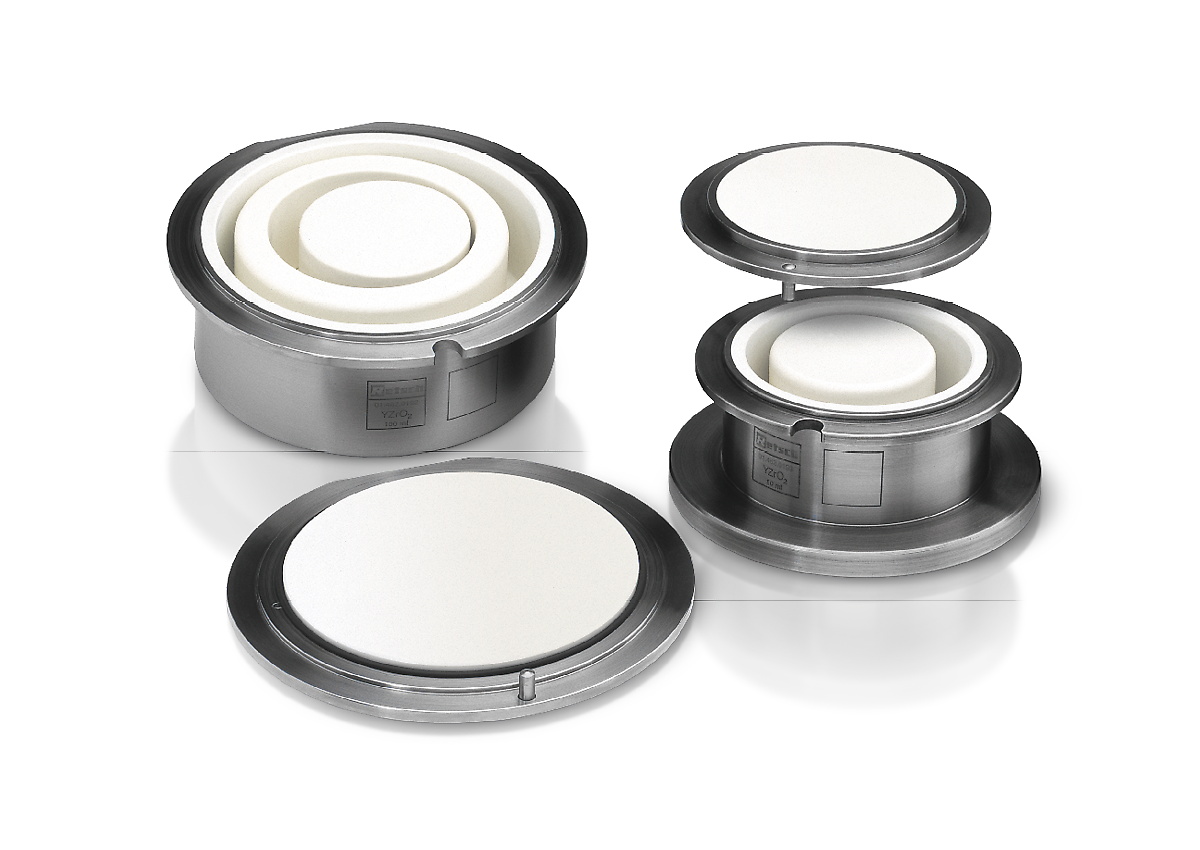

この粉砕セットは、特に高いサンプル処理量や高い機械的ストレスといった過酷な試験条件のために開発されたものです。特徴は以下の通りです。

  • カバーとベースに内蔵された安全装置により、安全で滑りにくい取り付けが可能です。
  • ジャーと蓋の縁に隙間があり、開けやすい
  • Oリングによる最適な密閉性
  • ステンレス製保護ジャケット(メノウ、酸化ジルコニウム、タングステンカーバイド製皿用)
  • 粉砕セット識別(品番、材質、容量)
  • 標示欄
  • 3つのサイズと5つの材質から選択可能

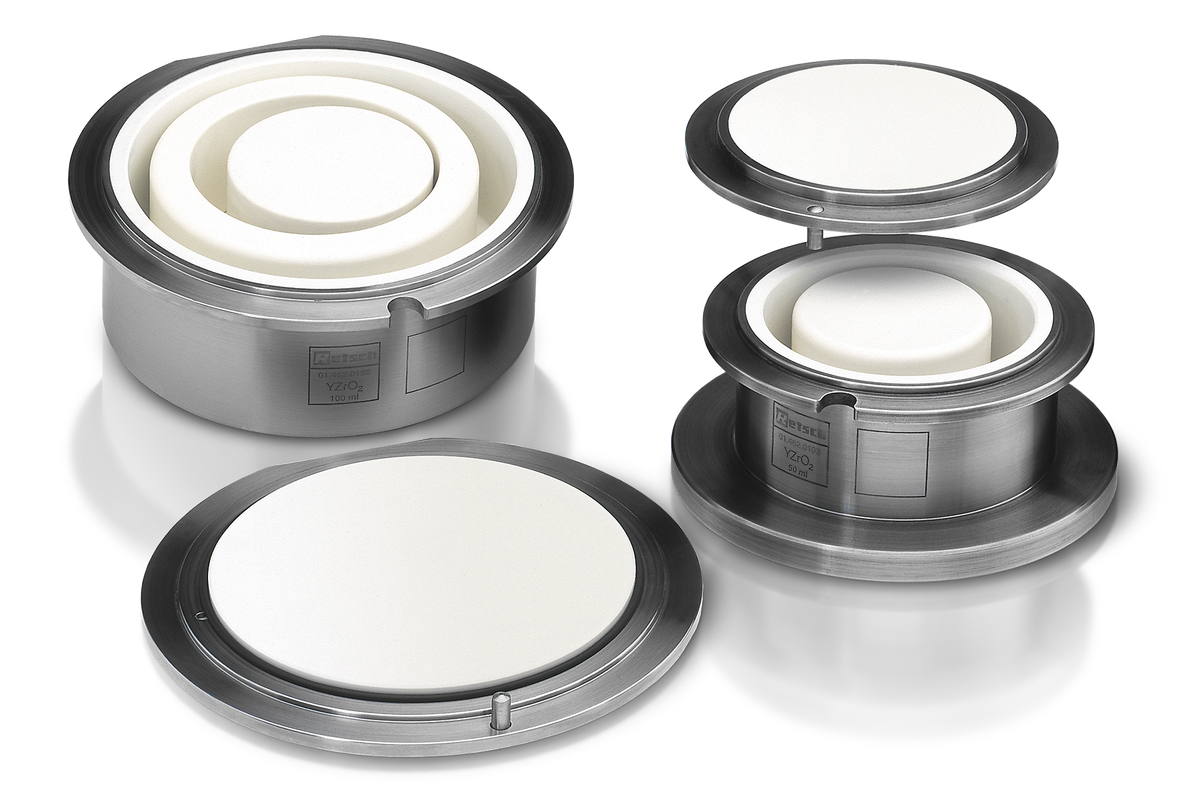

粉砕ジャー

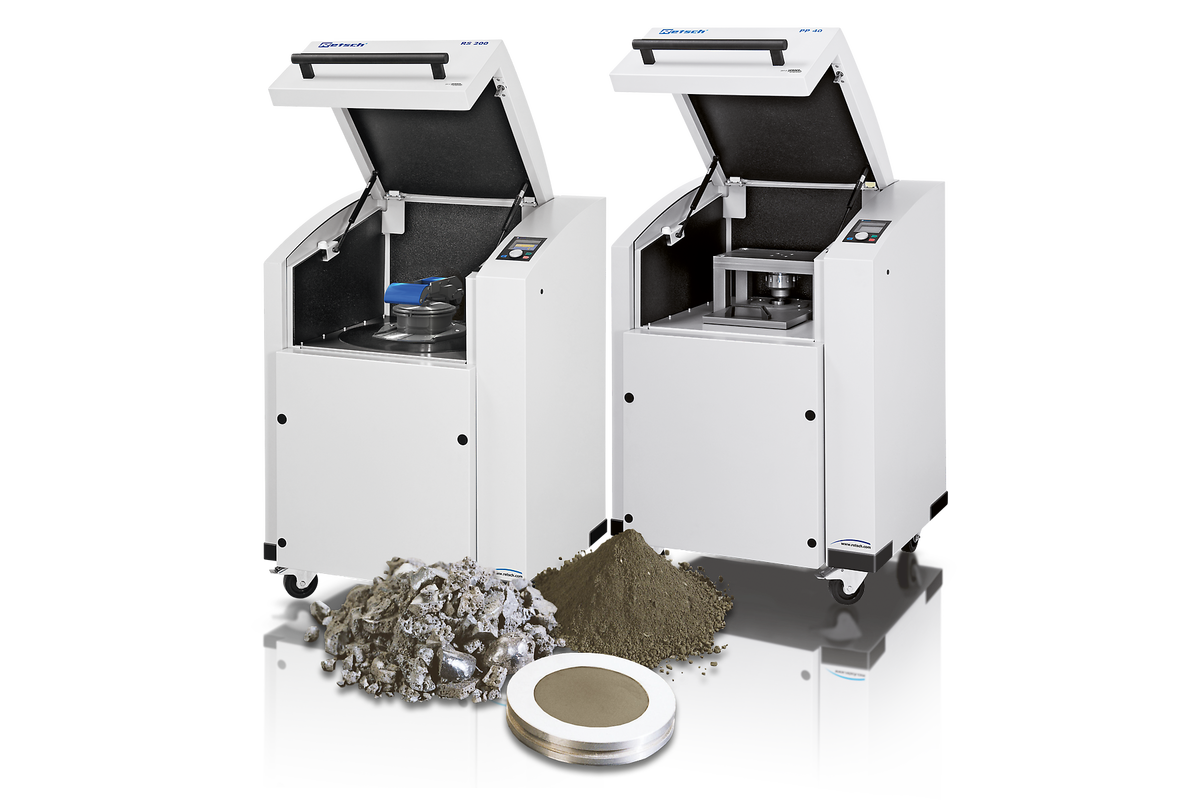

蛍光X線分析のための強力なツインパック

正確で再現性のある蛍光X線分析結果を得るためには、試料は均一な粒度分布を持つ必要があり、プレスされるペレットは可能な限り高密度である必要があります。当社の振動ディスクミルとペレットプレスを蛍光X線分析用の試料調製に使用すれば、この両方の要件を簡単に満たすことができます。

振動ディスクミル RS 200 & 油圧式ペレットプレス PP 40

振動ディスクミル RS 200 代表的なサンプル例

レッチェの振動ディスクミルは、セメント、セメントクリンカー、セラミック、石炭、コークス、コンクリート、コランダム、ガラス、金属酸化物、鉱物、鉱石、ケイ酸塩、スラグ、土などの材料を迅速に粉砕することができます。

スラグ

スラグ

電気製品廃棄物

電気製品廃棄物

イリジウム

イリジウム

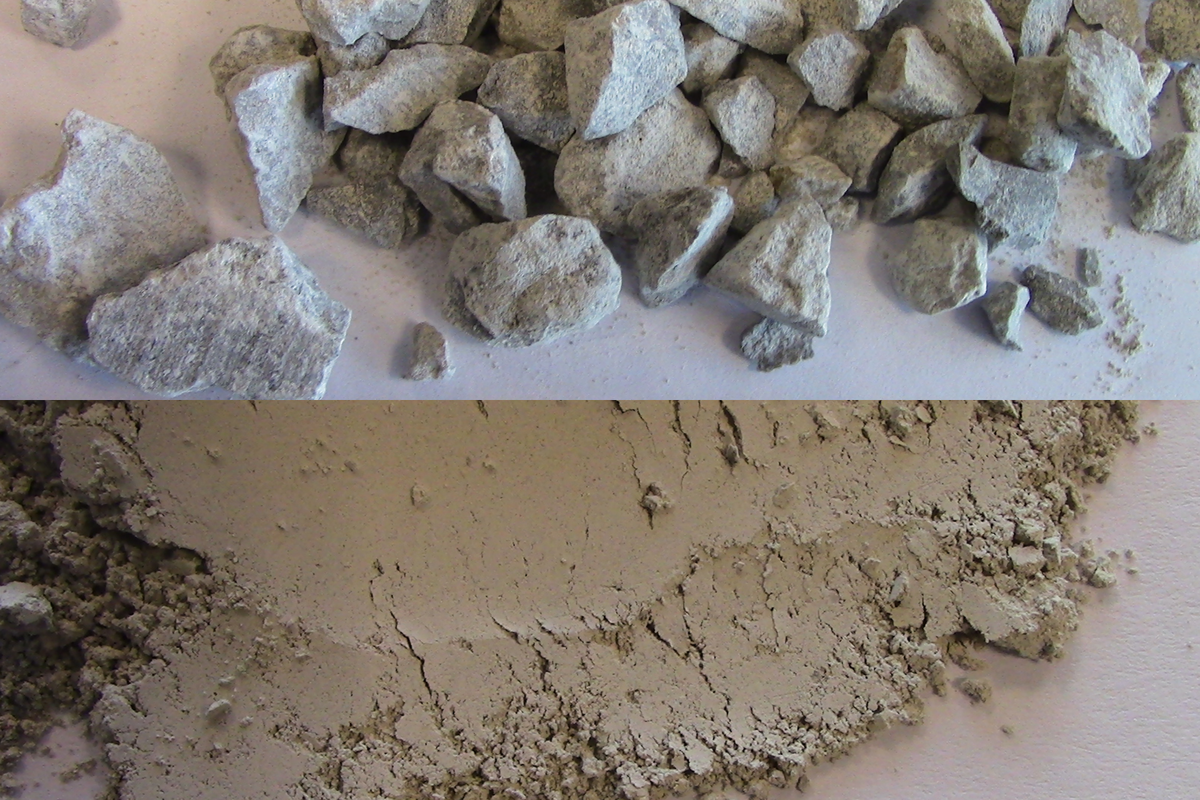

dolomite

dolomite

詳細なデータをご希望の方は、アプリケーションデータベースをご覧ください

振動ディスクミル RS 200 製品仕様

振動ディスクミル RS 200 機能

振動ディスクミルRS200は、加圧、衝撃および摩砕力によって粉砕します。粉砕セットは振動盤にワンタッチレバーで固定できます。

振動盤は700~1500rpmで水平に回転します。 容器の中のリングが振動盤の遠心運動で試料を加圧、衝撃および摩砕して1~3分で微粉砕できます。

メノウ製の粉砕セットを装着した場合、装置が自動認識して回転数を最大700rpmに制限して粉砕セットの損傷を防止します。ハウジングのドアは防音効果だけでなく、装置が完全に停止するまで開かないようになっており、安全面にも配慮された設計になっています
