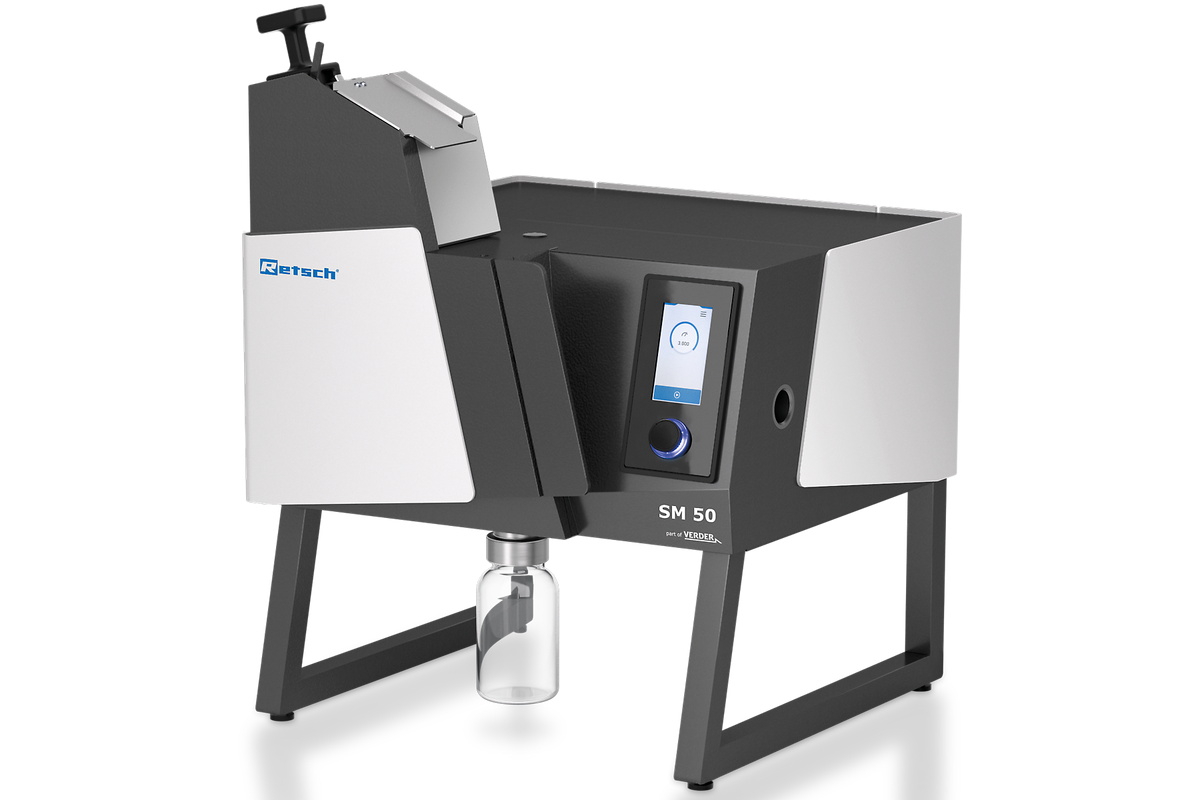

カッティングミル SM 50

このページを印刷する(PDF)

言語:

多くの実験室がこれらの課題に直面しています:

  • 複雑な清掃と取り付けによる時間のロス
  • 手が届きにくい部分に残った隠れた残留物によるサンプルロス
  • 特定の材料や条件に対応できる範囲が狭く、適応が難しい場合
  • 汚染が原因でサンプルが影響を受け、分析結果が正確でなくなる可能性

RETSCHは課題に取り組んでいます:

新しいSM 50は、実験室のワークフローを効率化します。取り外し可能なチャンバーを備えた革新的な設計により、SM 50は清掃を簡素化し、最大30%のプロセスタイムを節約します。同時に、単相電源プラグを使用した強力なベンチトップ型カッティングミルは、高いサンプル回収率*と汚染のないサンプル準備を実現します。

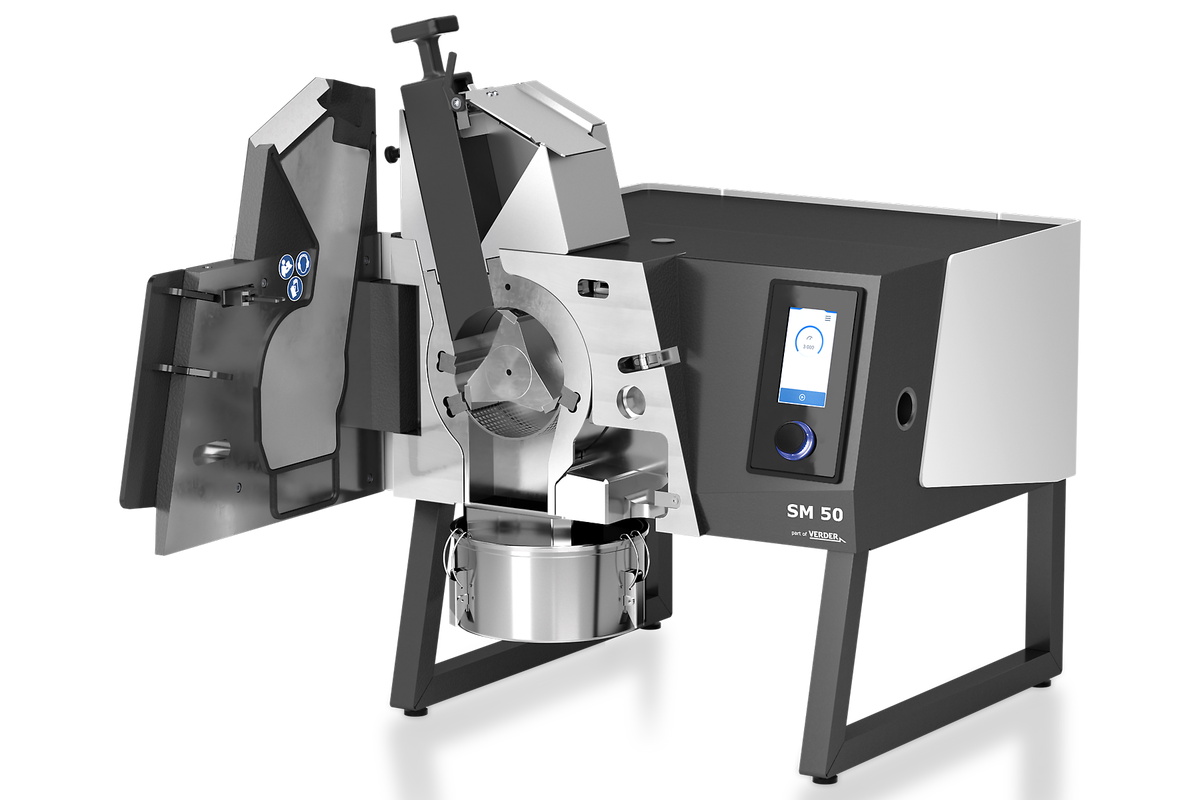

カッティングミル SM 50 時間の無駄を省く

トータルアクセスコンセプト(完全にアクセスできる設計)とプッシュフィットコンポーネント(工具なしでアクセサリの脱着)により、清掃時間が大幅に短縮されます。

  • プッシュフィットシステムにより、ローター、スクリーン、サイクロン、チャンバーを工具なしで取り外すことができます。
  • チャンバーも取り外し可能となり、清掃性が上がったことで、機械のダウンタイムを大幅に削減できます。
  • ホッパーは開閉可能で、点検と清掃が容易に行えます。
  • もう届きにくいパイプやホースはありません。SM 50はサイクロンを本体内部に直接取り付け可能です。
  • タッチディスプレイと押しボタンによる直感的な操作で、スムーズに速度調整が可能です。
カッティングミル SM 50 - 時間の無駄を省く

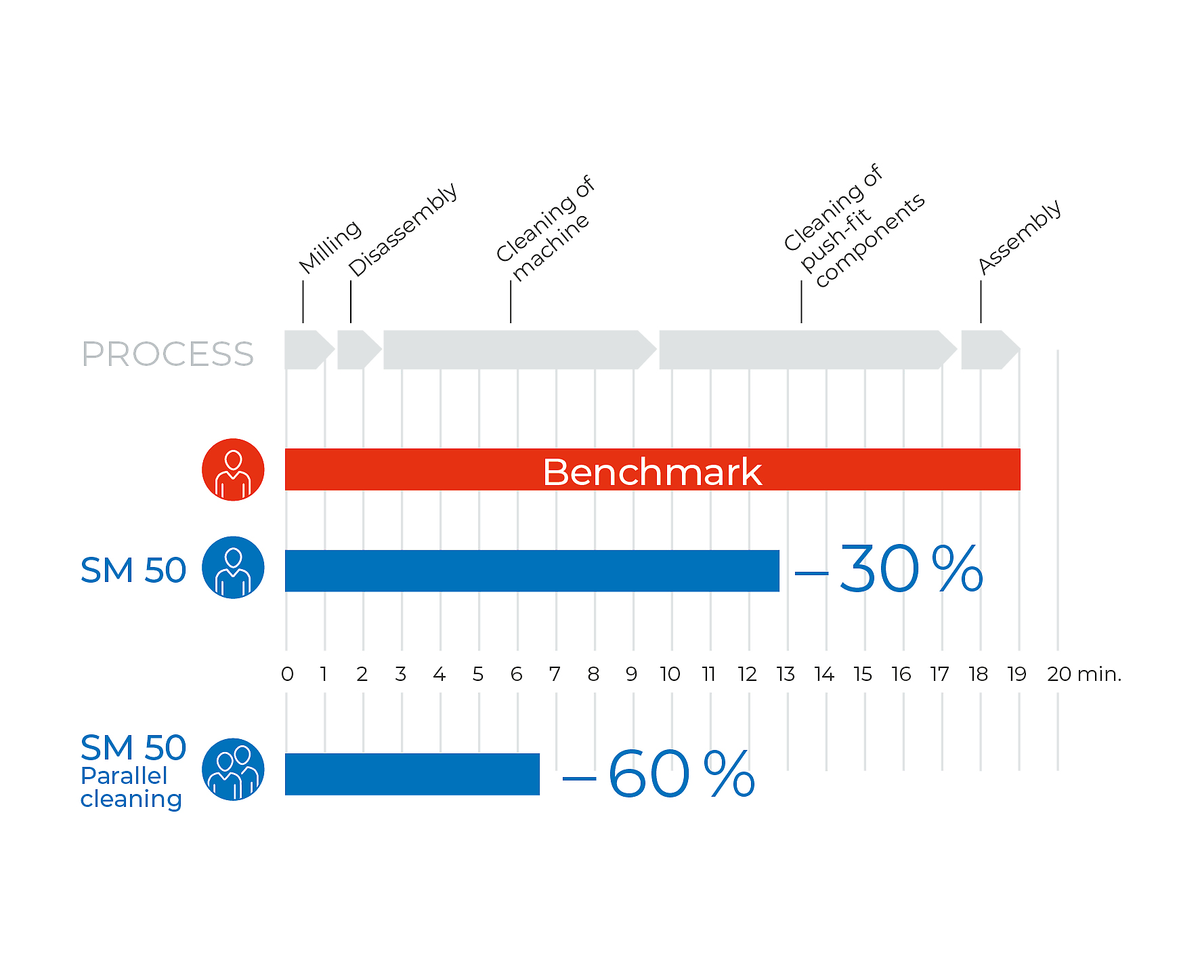

トータルアクセスコンセプト取り外し可能なチャンバーにより、SM 50ではプロセス時間が大幅に短縮されます。


簡単な清掃:ドアを開けることで内部(ホッパーを含む)に完全にアクセスでき、ブラシ、掃除機、または圧縮空気を使用して点検および清掃が可能です。


高い清掃性:スクリーン、ローター、サイクロン、チャンバーを含む試料に触れるアクセサリを、ツールなしで取り外し可能なプッシュフィットシステムを採用、外部から包括的に清掃できます。


並行した清掃と粉砕作業:粉砕セットを2つ所有していれば、プッシュフィット式のアクセサリ(プッシュフィット式チャンバーを含む)のおかげで、サンプルを連続して処理できます。

参加申込フォーム 3台のSM 50のうち、1台をゲットするチャンス!

高いサンプル回収率* 試料のロスを防ぐ

  • サイクロンを使用しない場合と比較して、試料の回収率が大幅に向上します。サイクロンは、粉塵が舞うのを抑制し試料排出を促します。
  • 内蔵されたサイクロンは、パイプやホースなどの接続部品を不要にし、距離や表面積を最小限に抑えます。
  • ホッパーのバッチ供給コンセプトは、供給量や速度を調整する役割を果たし、プロセスが効率的に行えるようにします。

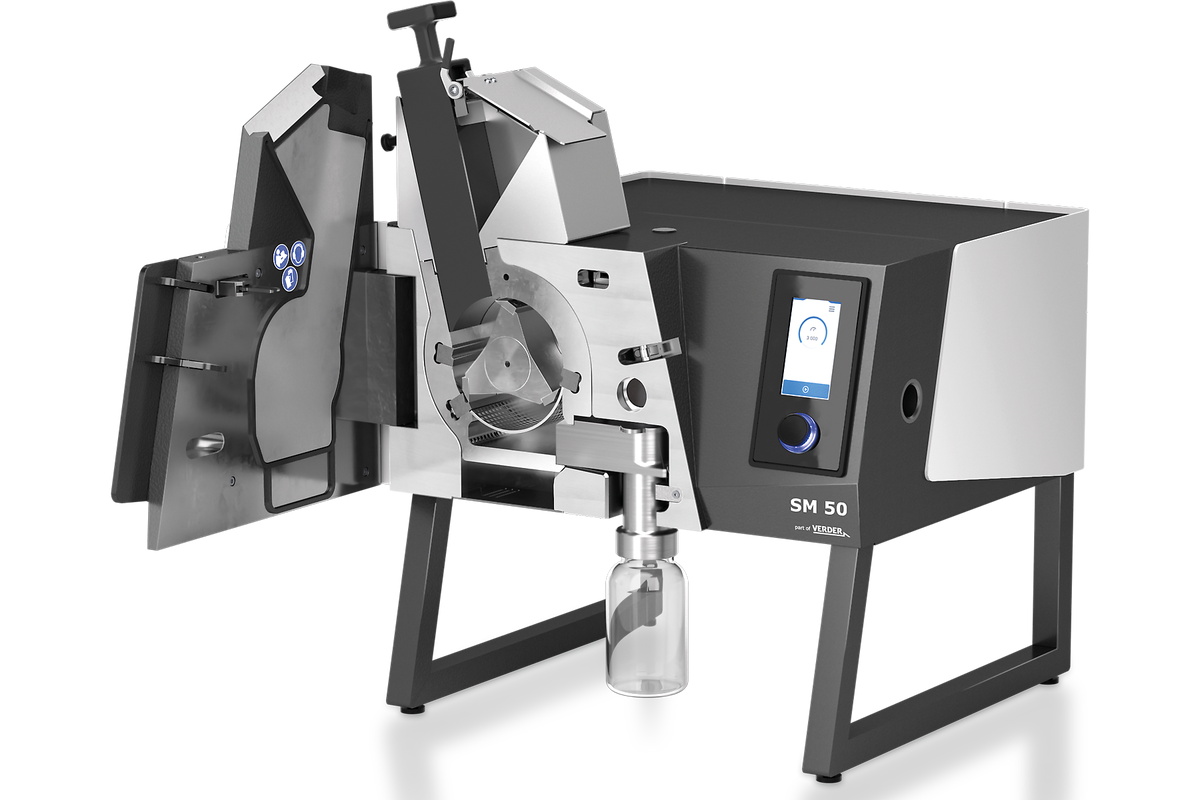

カッティングミル SM 50 - 試料のロスを防ぐ

機器に内蔵されたサイクロンにより、ロスを減らし効率的に試料を回収します。*

配合飼料

ホッパー

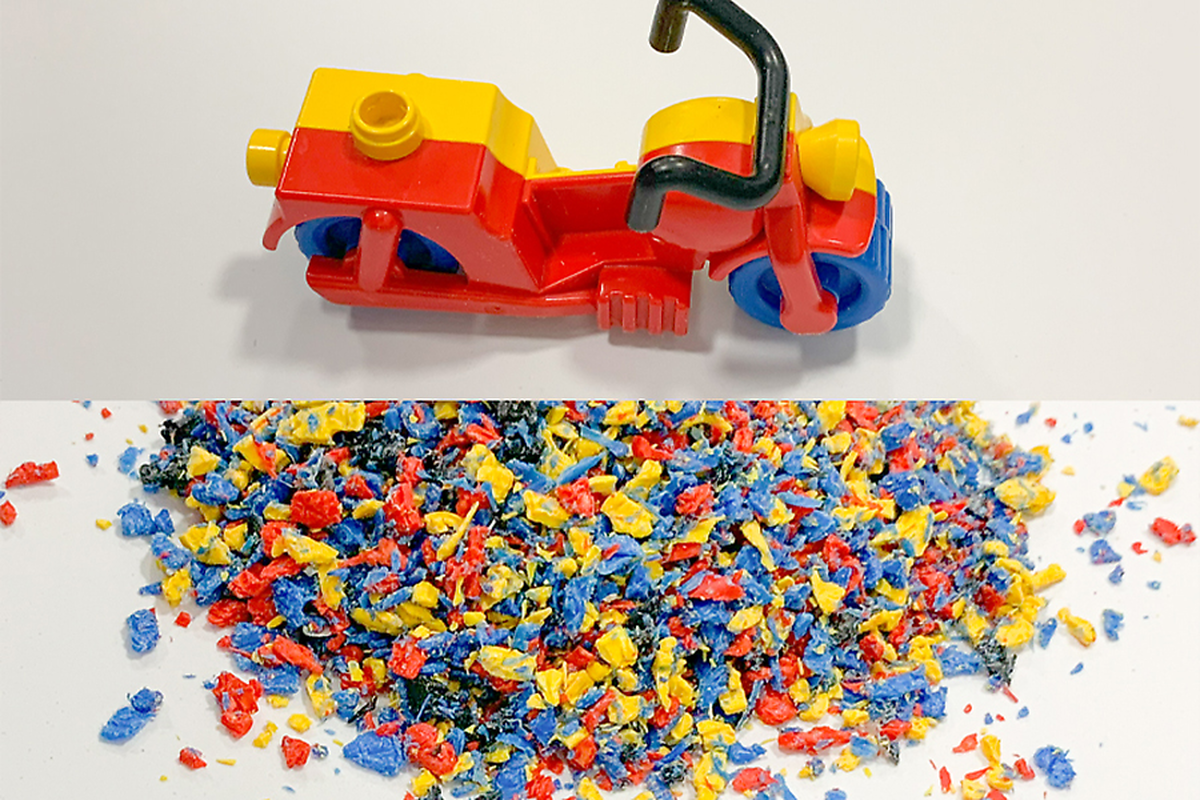

プラスチック製玩具

スクリーン

汚染を防ぐ

頻繁なサンプル素材の交換でも最大の安全性を確保

  1. 清掃の新しいレベル:すべてのアクセサリへ簡単にアクセスでき、残留物も清掃できます。チャンバーも取り外して清掃できるようになり、前回粉砕したサンプルからの交差汚染をさらに防ぐことができます。
  2. プッシュフィット式のチャンバーは、耐摩耗性のあるステンレスや、標準的な用途、重金属コンタミ防止で行うためのアルミニウムなど、さまざまな材質で提供されており、これ1台で柔軟なセッティングが可能です。


プッシュフィット式チャンバーは、例えば取り外して水を使用し清掃することができます。

妥協しない

SM 50は、ベンチトップのコンパクトさと、床置き型ミルの高容量性能を巧みに融合させています。他のベンチトップモデルと異なる点は、広いホッパーとチャンバーボリュームにより、大きな単一のサンプルも粉砕可能です。精度、パワー、性能、すべてにおいて例外的な結果を提供します。そして、SM 50を選ぶ理由は他にもたくさんあります。

  • 1.5 kWの駆動力で可変速度を備え、効率的な粉砕を実現。
  • 優れた切削性能を発揮するための最大速度 4,000 rpm
  • 高いエネルギー入力と迅速なサンプル処理を実現するための直径130 mm、深さ48 mmの大型ロータ(大型の床置き型カッティングミルに匹敵)。
  • 優れた切削速度 27 m/s。
  • 3本の刃がついたディスクロータは、1回転あたり18回の切削イベントが発生し、1回転あたり864 mmの特定切削長を実現し、優れた切削効率を提供します。
  • 最適化されたデザインにより、詰まりを減少させ、スムーズな運転が可能です。
  • ピボット式ハンドル(ハンドルが中心軸を軸に回転する方式)を備えた、限られたスペースでも使いやすいドア開閉機構。
カッティングミル SM 50 - 妥協しない


大径ロータと高速回転により、優れた切削速度を実現し、高い切削力を発揮します。

ロータ
ホッパー
スクリーン

SM 50には、幅広いアクセサリーが揃っています。

  • 取り外し可能なチャンバーは、3種類の材質から選択可能で、標準的な用途、耐摩耗性、耐腐食性、重金属コンタミ防止など要望に合わせてお選びいただけます。
  • 一体型サイクロンにより、サンプルを効率的な回収、残留物を最小限に抑えます。
  • サイクロンを使用しない粉砕用チャンバー。試料受器がチャンバーの真下に置かれ、自然落下で試料が受器に落下します。粉塵を含まない材料の粉砕や粗粉砕に最適です。
  • セクションロータとディスクロータが選択できるので、軟質から硬質な試料まで幅広く対応出来ます。
  • 10mmから0.25mmまで9種類のスクリーンサイズがあり、標準仕様か重金属コンタミ防止仕様から選択できます。
  • 試料受器は、ガラス容器:250mL、500mL、ステンレス容器:3Lがあります。

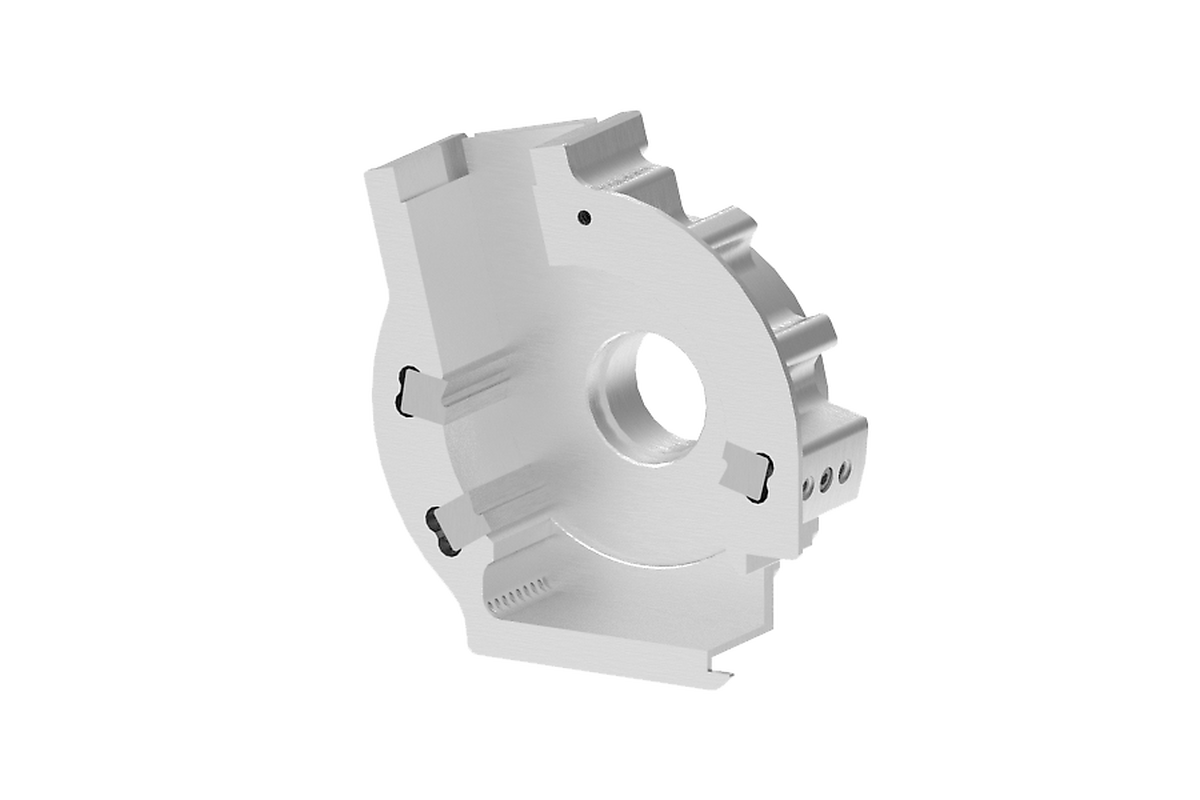

取り付けや取り外しが簡単なチャンバー

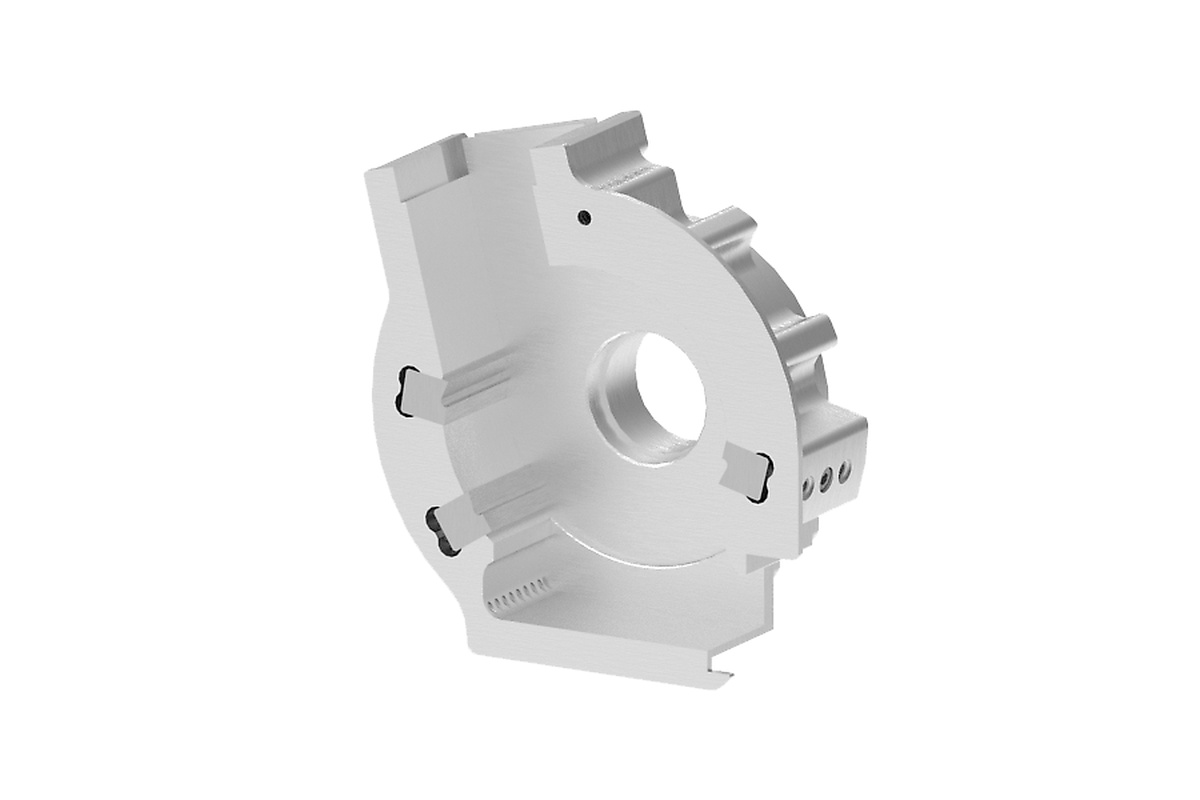

1 | 取り付けや取り外しが簡単なチャンバー

取り外し可能なプッシュフィット式チャンバーは、さまざまな材質から選べるので、コンタミを防ぎ、迅速なセットアップ変更を可能にします。外部洗浄により、残留物も除去できるので、汚染のないサンプル準備が可能になります。

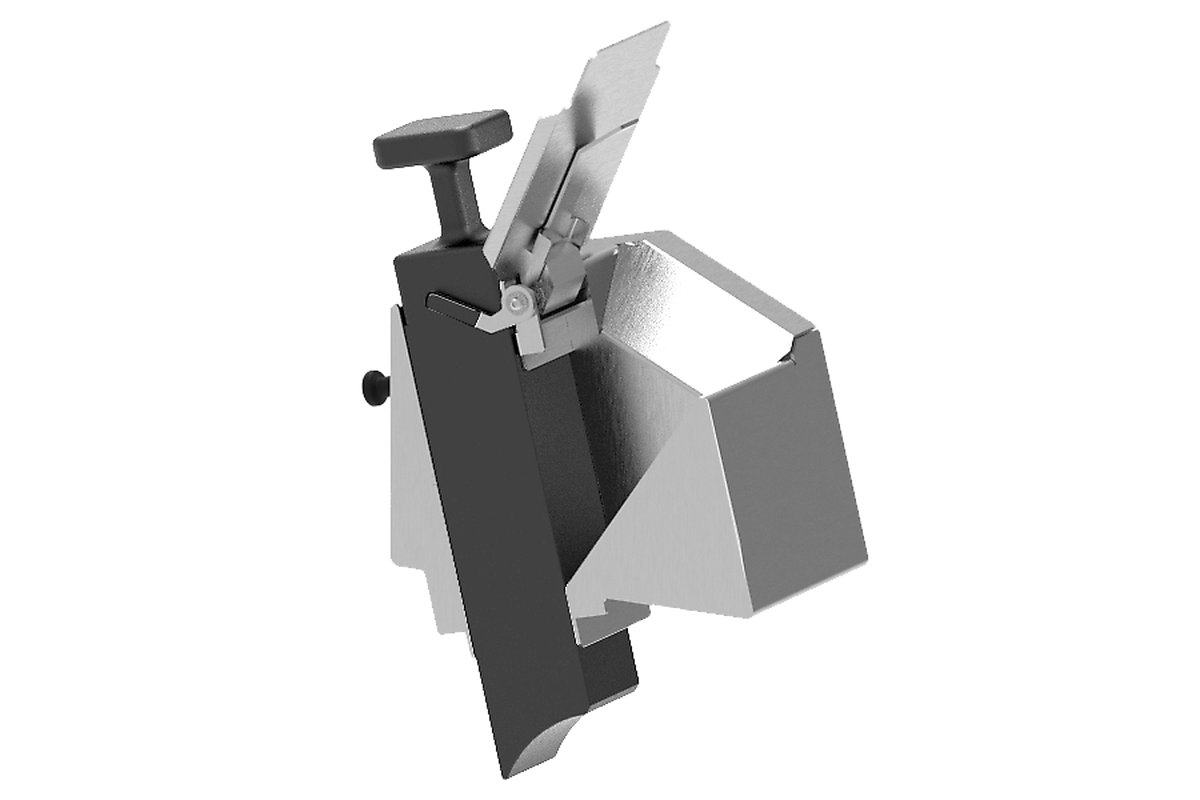

清掃が容易なホッパー

2 | 清掃が容易なホッパー

ホッパーは、最大200 mlの試料または最大50 mmサイズの試料投入が可能です。バッチ式で、最適な粉砕性能とサイクロン効率を実現するための機構を備えています。また、安全面では、「ワンハンドプランジャーシステム」で試料の流れを制御し、大きな材料を粉砕室に適切に誘導するための可動部品「フラップ」を備えています。

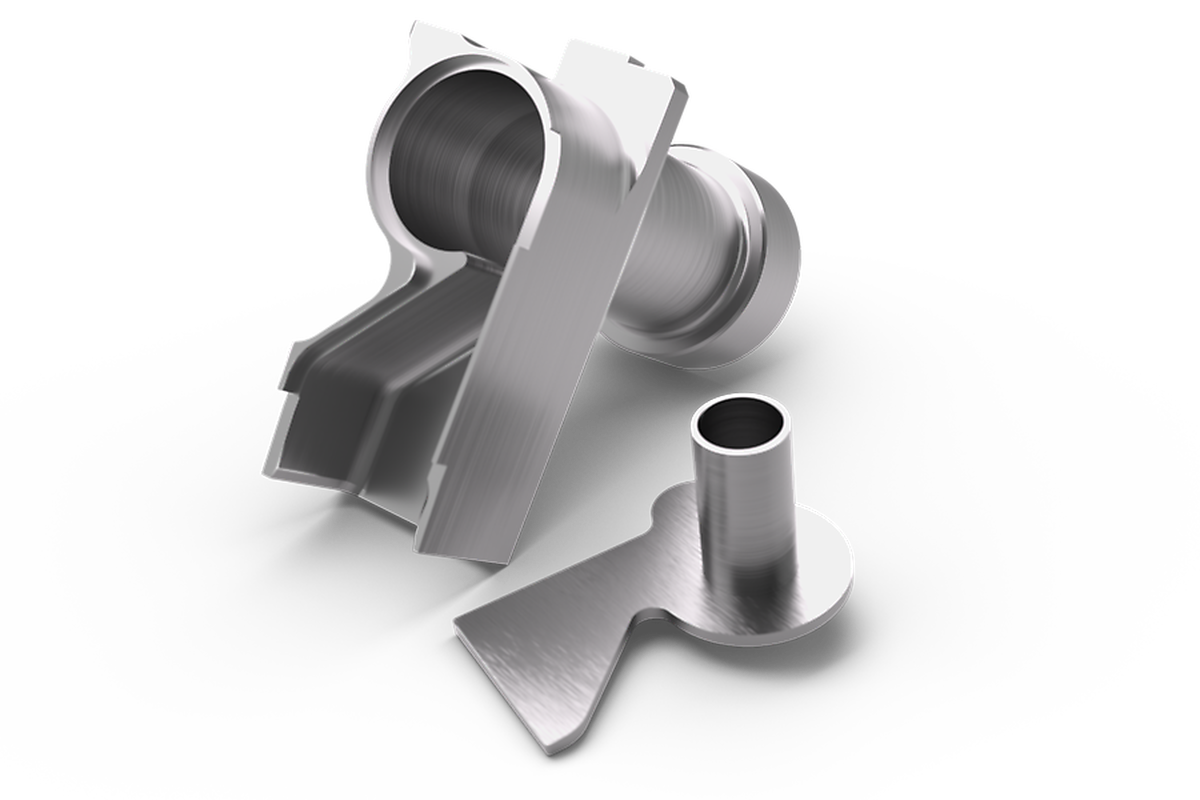

一体化されたサイクロン

3 | 一体化されたサイクロン

コンパクトでプッシュフィット式のサイクロンは、簡単な清掃と最小限のサンプルロスを実現するために内部に組み込まれ、蓋と本体の2つの部品のみで設計されており、素早い取り外しと簡単な組み立てが可能です。GL55スレッドにより、250mlおよび500mlのガラス瓶や、アダプターを取り付けることで3Lの試料受器を使用することも可能です。

カッティングミル SM 50 アプリケーション例

SM 50の高い粉砕能力は、農業、リサイクル、食品・飼料、製薬などの業界での用途に最適です。幅広いアクセサリーの組み合わせにより、軟質、中硬質、堅牢、弾性、繊維質の材料を粉砕することが可能です。

根

予備成形品

予備成形品

羽

 プラスチック製玩具

プラスチック製玩具

詳細なデータをご希望の方は、アプリケーションデータベースをご覧ください

カッティングミル SM 50は、切断とせん断を利用して粉砕を行います。試料は、ホッパーを通してバッチで供給され、プランジャーを使ってチャンバーに送られます。チャンバー内の試料は、ロータと固定刃の間で粉砕されます。ディスクローターは、螺旋状に配置された反転可能な硬質金属プレートを装備しており、硬質な試料にも対応可能で、セクションローターは効率的な粉砕のために強力な切断能力を発揮します。 サイクロンは、チャンバーからの試料排出を促進します。500から4,000 rpmの可変速度範囲により、SM 50は様々なアプリケーションに適応できます。
