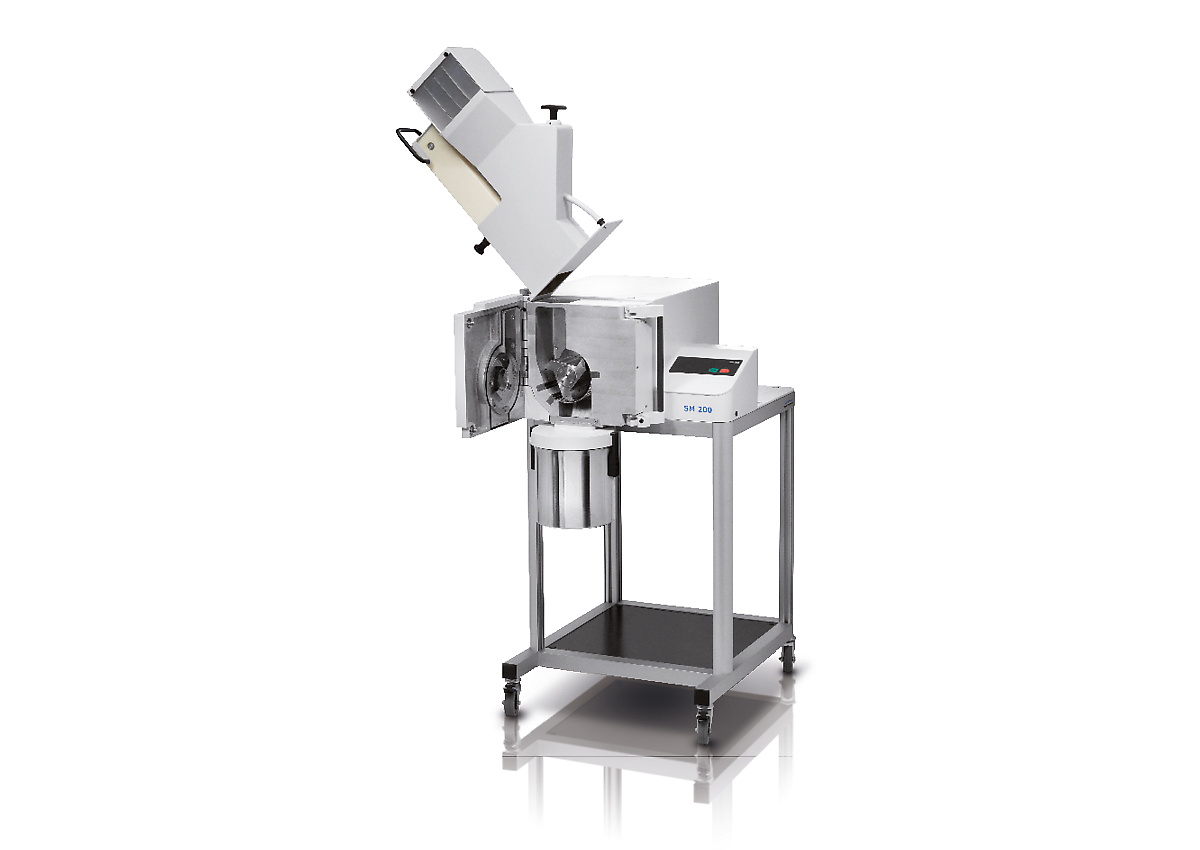

カッティングミル SM 200 幅広い用途に対応する汎用標準機

カッティングミルは、軟質から中硬質、強靭、弾性、繊維質、不均質な混合物の粉砕に適しています。レッチェのカッティングミルグループの中で、SM200は幅広い用途に対応する汎用標準機です。

2.2 kWの強力なモーターを搭載し、ローター回転数は1.500 rpmです。オプションのサイクロンサクションコンビネーションとの組み合わせで、軽くて熱に弱い試料の粉砕にも適しています。クロスコンタミネーションを防ぐため、重金属を含まないバージョンもあります。

クリックして動画を見る

オンライン製品デモ

ユニバーサルアプリケーション用

フィードサイズ <60 x 80 mm
0.25～20mmの目開きを持つスクリーンにより、最終的な粒子径を定義。
ダブルアクションカッティングバーによる最適なカッティング効果
滑らかな表面、折り返しホッパー、プッシュフィットローターとふるいによる迅速で容易なクリーニング。
重力式排出口またはオプションのサイクロンユニットによる運転が可能
各種ホッパー、受け器、ローター、スクリーンなど豊富なアクセサリーを用意
エンジンブレーキ、セントラルロック装置、電子安全点検、安全ベースフレームによる最高水準の安全性

カッティングミル SM 200 ディテールの優位性

軽量な試料＆熱に敏感な試料向けのサイクロンキット

重力排出口の代わりに、オプションでサイクロンセパレーターを SM200 に接続することができます。サイクロン-サクションの組み合わせは、例えば光や熱に敏感な試料に有利です。

試料及び粉砕室内の温度上昇抑制
粉砕室からの試料排出の効率化
容量の多い試料
サイクロンユニットには0.25、0.5、1、2、5、30リットルの容器が用意されています。

２重構造の固定刃

SM200にはダブルアクションカッティングバーが装備されており、カッティングイベントの回数と効果を大幅に向上させます。例えば、パラレルセクションローターは、1回転あたり18回のカッティングイベントを発生させます。

カッティングミル SM 200 簡単操作＆高い清掃性

SM200の操作は非常にシンプルで安全です。安全スイッチにより、ドアを開けたまま粉砕機のスイッチを入れることはできません。また、電子的な安全チェックにより、モーターが回転しているときにドアを開けることができないようになっています。

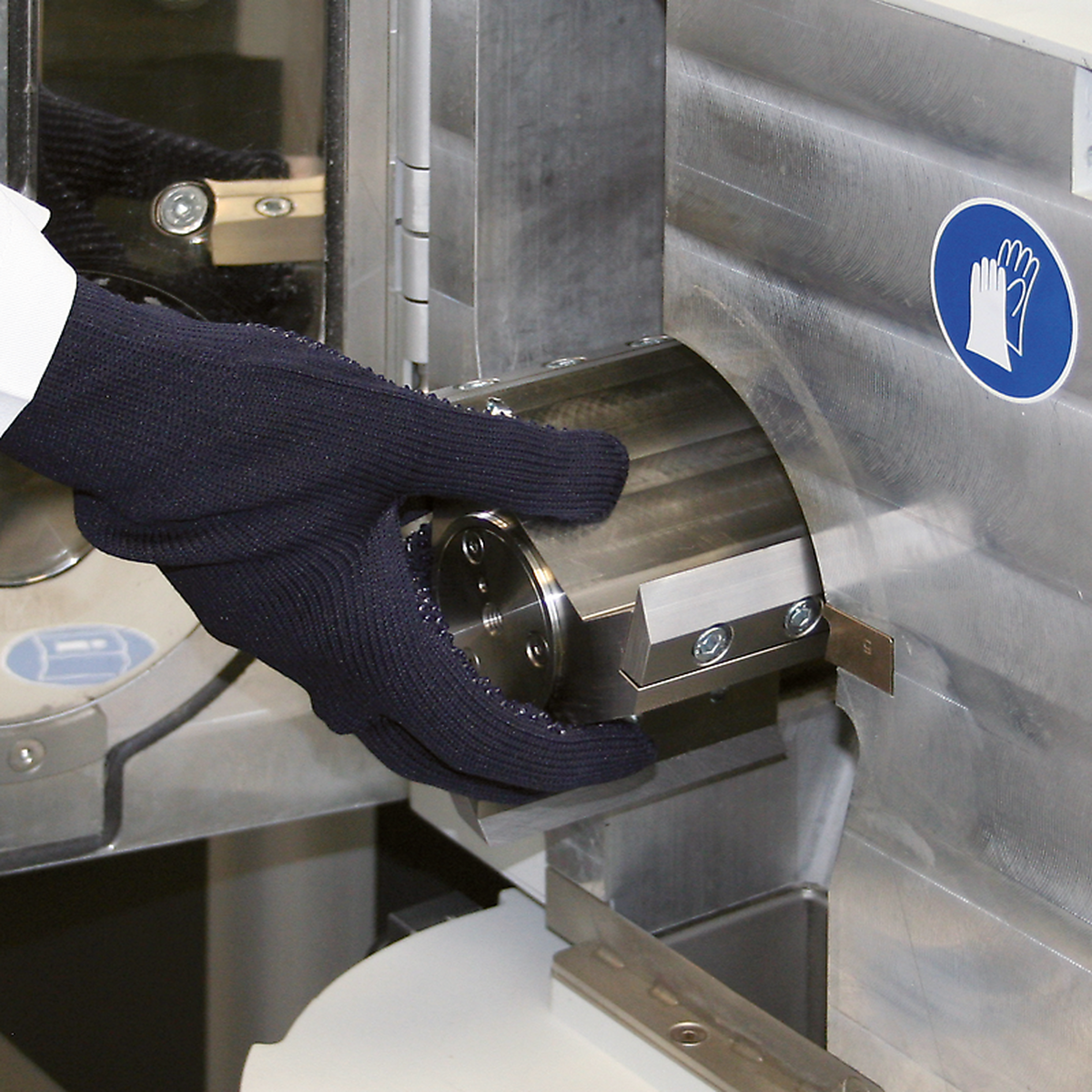

ホッパーを折りたたむと、粉砕室に完全にアクセスでき、滑らかな表面と相まって、粉砕機の清掃が非常に容易になります。プッシュフィットローターは、工具なしで取り外せます。

カッティングミル SM 200 安全性が高く、簡単に取り扱えるアクセサリ類

SM200は、様々なローター、ホッパー、スクリーンを装備することができます。また、カッティングバーやカッティングプレートなどの付属品も、重金属を使用しない粉砕機として用意されています。

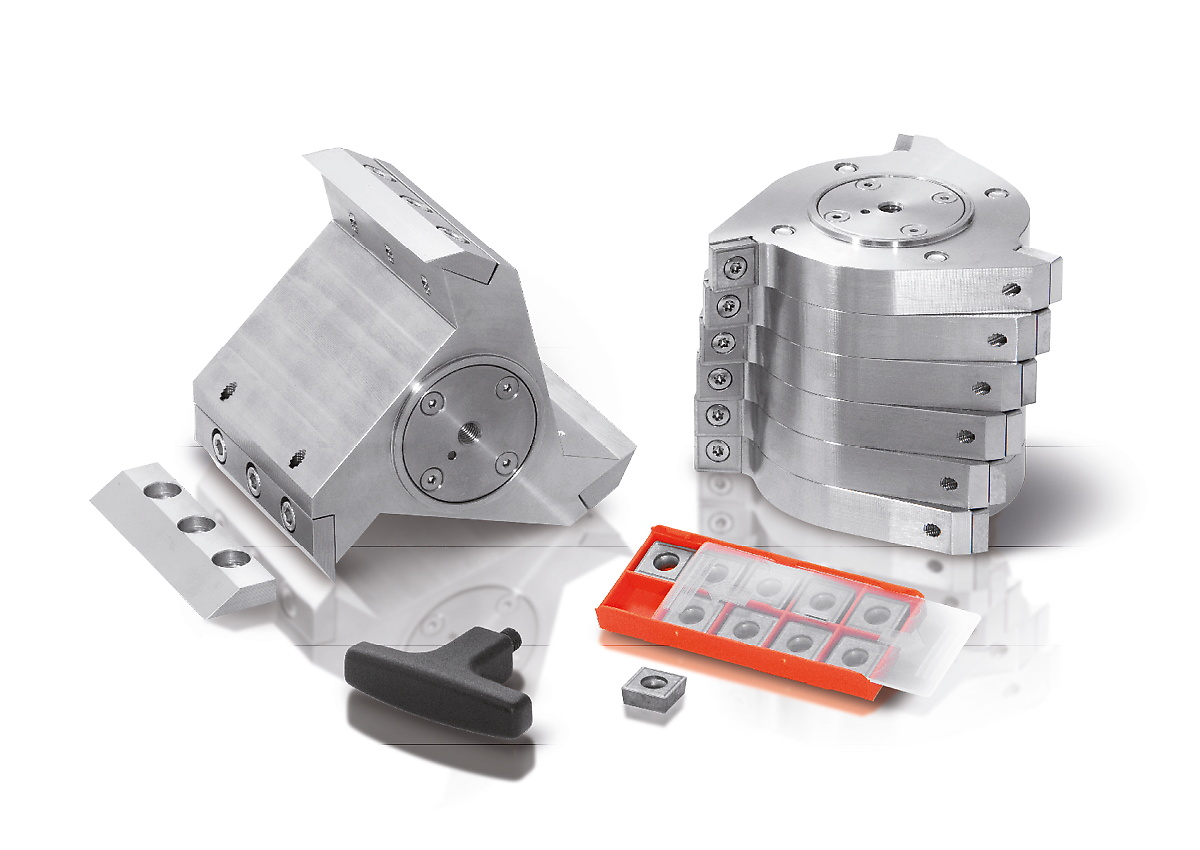

ロータ

ローターには、ステンレス製があり、試料の性状に最適に適合するよう、平行セクションローターと6枚ディスクローターが用意されています。

ホッパー

SM200には、ほとんどの試料に対応するユニバーサルホッパーと、長尺試料専用のロングストックホッパーのいずれかを搭載することができます。

スクリーン

台形または四角い穴のスクリーンには、ステンレス鋼または重金属を含まない鋼鉄が使用されています。

カッティングミル SM 200 代表的なサンプル例

プラスチック、アルミスラグ、飼料、骨、ケーブル、段ボール、電子部品、飼料ペレット、ホイル、食品、皮、亜炭、混合物、非鉄金属、紙、医薬品、植物、ポリマー、廃棄燃料、樹脂、ゴム、香辛料、藁、繊維製品、廃棄物、木材など。

魚

木材

ナッツ類

二次燃料、生物燃料

詳細なデータをご希望の方は、アプリケーションデータベースをご覧ください

アプリケーションデータベース

.

カッティングミル SM 200 製品仕様

用途	剪断による粉砕
分野	エンジニアリング / 電子工学, バイオ, 化学/化成品, 環境/ リサイクリング, 薬 / 薬剤, 農業, 食品
投入試料の性質	柔らかい, 中硬質, 硬い, 伸縮性, 繊維
粉砕方法	剪断
試料投入サイズ*	< 60 x 80 mm
粉砕粒度*	0.25 - 20 mm
回転数 50Hz（　60Hz　）	1,500 rpm
ロータ周辺速度	9.4 - 11.4 m/s
ローター径	129.5 mm
ロータ	セクション・ロータ　又は　ディスク・ロータ
ホッパー	標準タイプ、ロングタイプ
粉砕セットの材質	ステンレス, 重金属コンタミ防止用スチール, タングステンカーバイド
スクリーン	梯形孔 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm 正方形孔 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm
受け器 / 容量	サンプル受器 5 Ｌ / オプション: 26 Ｌ少量試料用捕集キット 0.26 / 0.5 Ｌサイクロンキット用受器 (0.26 Ｌ - 26 Ｌ)
モータ	3相200V
ドライブ	2.2 kW
電圧	お問い合わせください
電源	三相
モータブレーキ	あり
保護等級	IP54
W x H x D(ｶﾊﾞｰを閉じた状態）	576（1090ホッパー開いた場合）×1675×760mm（架台と標準ホッパーを含む）
本体重量	~ 90 kg （ホッパー除き）
規格	CE

*試料と機器種別により異なります。

カッティングミル SM 200 機能

カッティングミルSM200の粉砕は、切断と剪断の力によって行われます。試料はロータに接触し、ブレードとハウジングに固定された複動式カッティングバーの間で粉砕されます。6枚ディスクのローターでは、螺旋状に配置された可逆性硬質金属板が順番に切断動作を行います。パラレルセクションローターのナイフは、強力な切断作用で粉砕を行います。試料はチャンバー内に滞留する時間が短く、底部ふるいの開口部を通過するのに十分な大きさになると、重力式排出口から排出され、レセプタクルに回収されます。オプションのサイクロンサクションコンビネーションは、試料を冷却するだけでなく、粉砕室からの試料排出を改善します。回転数は1.500min-1で、穏やかで迅速な粉砕が可能です。
