遊星ボールミルPM200は、公称容量12mlから125mlのジャーを粉砕するための2つの粉砕ステーションを持つ強力な卓上型モデルです。

遊星ボールミルは遠心力が非常に大きいため、粉砕エネルギーが高く、粉砕時間が短くなります。

PM200は、品質管理プロセスで純度、スピード、細かさ、再現性が最も要求されるほぼ全ての産業で見られます。

メカノケミストリー(メカノシンセシス、メカノアロイ、メカノカタライシス)、ナノスケールの超微細コロイド粉砕などの研究用途から、軟質、硬質、脆性、繊維質の材料の混合・均質化などの日常作業にも理想的な粉砕機です。

遊星ボールミル PM 200

2つの粉砕ステーションを備えた標準アプリケーション用

  • 最高回転数 650 rpm
  • 最大投入サイズ10 mm、粉砕粒度0.1 µm
  • 12ml~125mlのジャー用粉砕ステーション2基、12mlと25mlのジャーは積み重ね可能(各2個ずつ)
  • 粉砕ジャー内の温度と圧力を測定するグラインドコントロール。
  • 雰囲気制御用通気カバー
  • 保存可能なSOPとサイクルプログラム、乾式・湿式粉砕用の5種類のジャー材質

遊星ボールミル PM 200 再現性、安全性、取り扱いの容易性

  • 速度制御による再現性の高い結果
  • 粉砕ジャーを簡単かつ安全にクランプすることができます。
  • 安全スライダーは、ジャーがしっかり装着されていない状態での機械の始動を防止します。
  • FFCS technology技術による実験台での完璧な安定性
  • 安全操作のための革新的なカウンターウェイトとアンバランスセンサー
  • ディスプレイによる快適なパラメータ設定と人間工学に基づいたボタン操作
  • 粉砕室自動換気装置
  • 10個のSOPを保存可能、開始時間をプログラム可能
  • 停電時のバックアップにより、残りの稼働時間を確実に保存

設定とオプション

  • 乾式・湿式粉砕が可能
  • 長期間の試用に適しており、最大99:59:99。
  • インターバル機能により、冷却のための休憩が可能
  • 回転方向を反転させることができ、ケーキングの影響を最小限に抑えることができます。
ディスプレイによる快適なパラメータ設定と人間工学に基づいたボタン操作

レッチェの遊星ボールミルに代わる最高の粉砕機は?レッチェのミキサーミルです。

人間工学に基づいたハンドリングで、ナノメートル領域までの粉砕が高い精度で得られます。

遊星ボールミルは、特に安全性を重視しています。セーフティースライダーは、粉砕ジャーをクランプで固定してから粉砕を開始することができるようになっています。また、自動ロック機構により、粉砕ジャーが正しく確実に固定されます。この強固な機械式システムは、電子式に比べ故障が少なく、ユーザーはいつでも試料に安全にアクセスすることができます。

湿式粉砕は5μm以下の粒径を得るために行われます。小さな粒子は表面に帯電して凝集する傾向があり、乾式でさらに粉砕することが難しくなるからです。液体や分散媒を添加することで、粒子を分散したままにすることが出来ます。

湿式粉砕で100nm以下の超微粒子(ナノスケール粉砕)を作るには、衝撃よりも摩擦による粉砕が重要です。そのためには、表面積が大きく、摩擦点が多い小さな粉砕ボールを多数使用します。粉砕ジャーの充填量は、小径の粉砕ボールが60%程度が理想とされています。

ジャーへの充填、湿式粉砕、試料回収の具体的な様子については、こちらの動画をご覧ください。

動画は、遊星ボールミルPM100での湿式粉砕の様子です。

PM200でチタン酸バリウムを500rpmで粉砕した結果を示しています。0.5mmの粉砕ボールを用いてヘプタンとオレイン酸の混合液中で5時間粉砕した結果、元のサンプルのD90値は15μmから95nmに減少していることが確認されました。

チタン酸バリウムのヘプタンとオレイン酸の混合溶液を0.5mmの粉砕ボールで粉砕したもの。 青色曲線:元の試料、緑色曲線:5時間後の粉砕した試料。

チタン酸バリウムのヘプタンとオレイン酸の混合溶液を0.5mmの粉砕ボールで粉砕したもの。
青色曲線:元の試料、緑色曲線:5時間後の粉砕した試料。

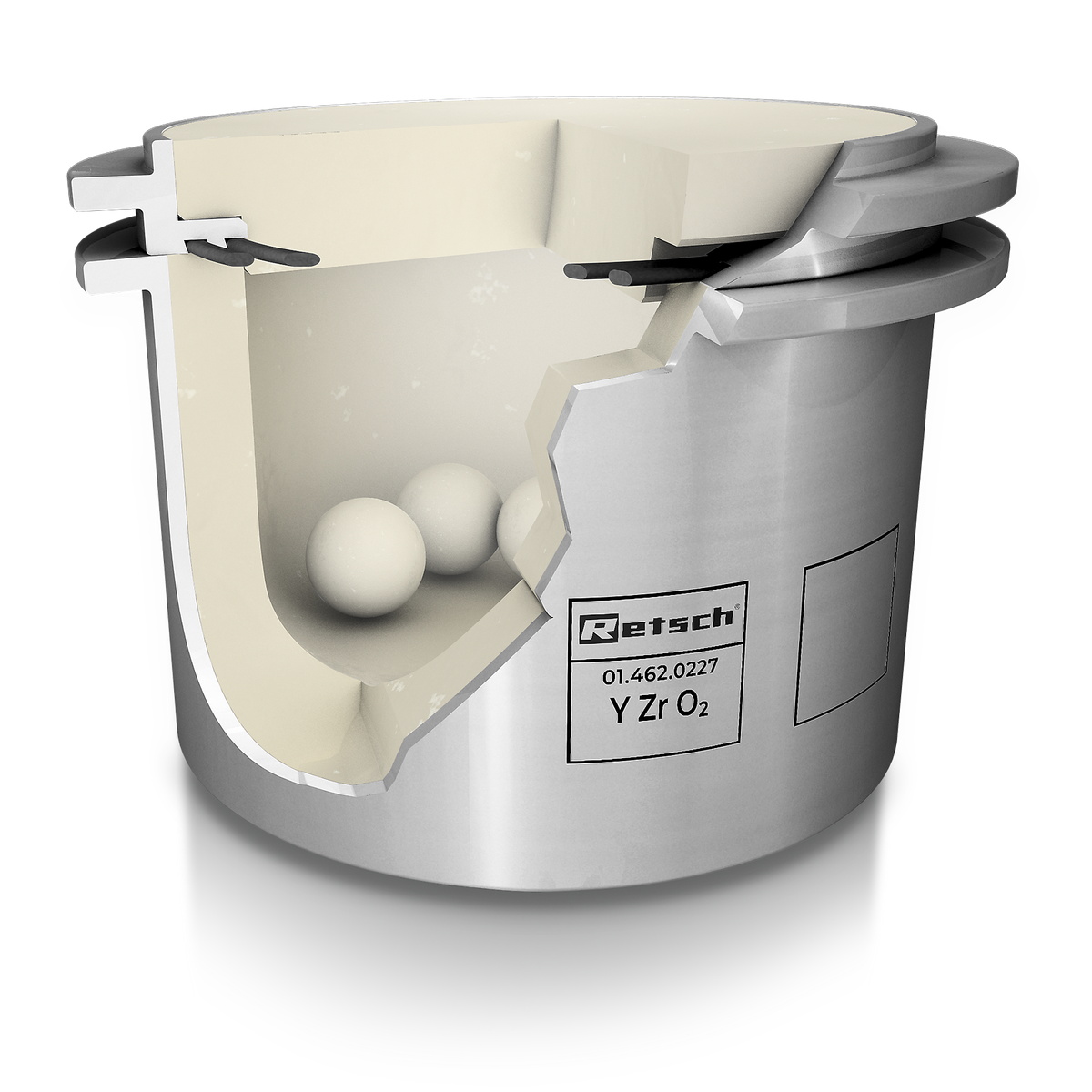

遊星ボールミル PM 200 新しい粉砕ジャーによる粉砕結果の向上(直径を大きくし、高さで容量を変えています)

試料調製の性能と結果は、粉砕ジャーと粉砕ボールサイズの選択によっても決まります。新しい粉砕ジャーは、最高回転数800rpmでの長時間粉砕、湿式粉砕、高負荷、最高回転数、メカニカルアロイングなど、過酷な使用条件に対応するよう特別に設計されています。新設計の粉砕ジャーは既存のレッチェ全ての遊星ボールミルでも利用可能です。
50~500mlの粉砕ジャーの底にアドバンスド・アンチ・ツイスト(AAT)と呼ばれる構造を採用しています。これにより、高速回転でもジャーがねじれることなくしっかりと固定され、磨耗や破損が激減します。
50mlと250mlサイズの粉砕ジャーは、従来の "コンフォート "モデルに比べ、直径が大きく、高さが低くなっています。これにより、粉砕結果の向上と、粉砕ジャー製品の直径寸法が3種類のみで全製品をカバーでき、蓋の共通化が可能となりました。
3種類の直径の蓋で対応する粉砕ジャーの容量
  •     直径1:12mlと25mlの粉砕ジャー
  •     直径2:50ml、80ml、125ml粉砕ジャー

.
  • 使用可能な粉砕ジャーのサイズ : 12 ml / 25 ml / 50 ml / 80 ml / 125 ml
  • 革新的なAAT(Advanced Anti-Twist)機能により、粉砕ジャーをしっかりと固定できます。
  • 7種類の粉砕ジャー全てに3種類の蓋で適合出来るため、柔軟性が高い
  • 気密性と防塵性に優れたOリングにより、材料の吹きこぼれを防止
  • 粉砕ジャーと粉砕ボールの材質は、ステンレス、タングステンカーバイド、メノウ、アルミナ、ジルコニアの5種類。
  • メノウ、アルミナ、ジルコニア、タングステンカーバイドの粉砕ジャーはステンレス保護ジャケット付
  • ジャー本体と蓋の間に溝があるため、ジャー内部に圧力不足が生じた場合、例えばスパチュラを使って蓋を簡単に開けることができます。
新しい粉砕ジャーによる粉砕結果の向上(直径を大きくし、高さで容量を変えています) - 遊星ボールミル PM 300

特殊用途向け粉砕ジャー&蓋

  • コロイド粉砕や湿式粉砕には、密閉用クランプの使用をお勧めします。
  • この特殊なクランプは、人間工学に基づいて、簡単に取り扱いができるように設計されています。

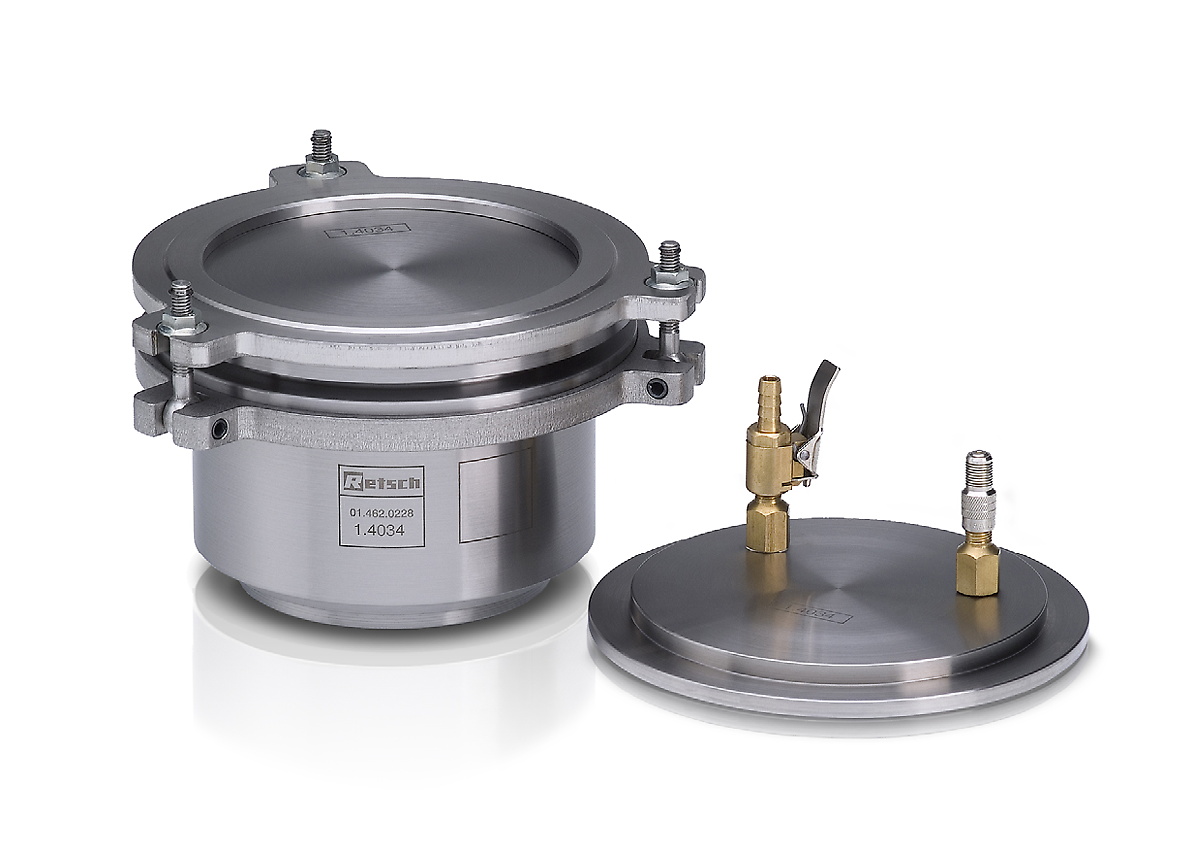

  • 酸素が粉砕プロセスやメカノシンセシスに影響を及ぼす可能性がある場合など、不活性雰囲気下で作業するために設計された雰囲気制御蓋です。アルゴンや窒素などの気体を粉砕ジャーに導入することができます。
.
特殊用途向け粉砕ジャー&蓋 - 遊星ボールミル PM 300
雰囲気制御用蓋
粉砕ジャー
通常容量
試料量 最大投入サイズ 推奨ボール投入量(個)
Ø 5 mm Ø 7 mm Ø 10 mm Ø 15 mm Ø 20 mm Ø 30 mm
12 ml < ≤5 ml <1 mm 50 15 5 - - -
25 ml < ≤10 ml <1 mm 95 – 100 25 – 30 10 - - -
50 ml 5 – 20 ml <3 mm 200 50 – 70 20 7 3 – 4 -
80 ml 10 – 35 ml <4 mm 250 – 330 70 – 120 30 - 40 12 5 -
125 ml 15 – 50 ml <4 mm 500 110 – 180 50 – 60 18 7 -
250 ml 25 – 120 ml <6 mm 1100 – 1200 220 – 350 100 – 120 35 – 45 15 5
500 ml 75 – 220 ml <10 mm 2000 440 – 700 200 – 230 70 25 8

表は、粉砕ジャー容積、試料量、最大供給量に対する、異なるサイズの粉砕ボールの推奨装填量(個数)を示しています。

中硬質: バイオマス

バイオマス

35g サンプル
125 ml ステンレス製粉砕ジャー
7 x 20 mm ステンレス製粉砕ボール
500 rpmで15分間

脆い: tin sulfide

tin sulfide

52gサンプル
125 ml メノウ製粉砕ジャー
50 x 10 mm メノウ製粉砕ボール
550 rpmで60分間
10分間隔、方向反転

繊維質: 藁

藁

7gサンプル
125mlのジルコニア製粉砕ジャー
50 x 10 mm のジルコニア製粉砕ボール
300rpmで40分
10分間隔、方向反転

硬質: 天然石

天然石

60gサンプル
125 ml ステンレス製粉砕ジャー
7 x 20 mm ステンレス製粉砕ボール
420 rpmで10分間

詳細なデータをご希望の方は、アプリケーションデータベースをご覧ください

.

Citations

Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.

粉砕ジャーは遊星ボールミルのサンホイールの上に偏心して配置されています。サンホイールの運動方向と粉砕ジャーの運動方向は1:2の割合で逆になっており、粉砕ジャー内の粉砕ボールは重なり合った回転運動、いわゆるコリオリの力を受けます。

ボールと粉砕ジャーの速度差により、摩擦力と衝撃力の相互作用が生じ、高い動的エネルギーが放出されます。これらの力の相互作用により、遊星ボールミルは非常に効果的な粉砕を行うことが可能です。
