高エネルギーボールミル Emax

お見積りは無料です!

各商品の「注文データ&見積依頼」のタブを開いて、お見積りご希望の商品にマークを入れると、見積カートに商品が入ります。商品右欄にマークをいれ、カートに入れると見積依頼リスト作成画面に進みます。コンタクトフォームに必要事項をご記入いただき送信すると、弊社担当者から折り返しお見積りをお送りいたします。

お問い合わせ

必要なアイテムがわからない、または一般的な見積もりを希望する場合は、こちらをご覧ください。

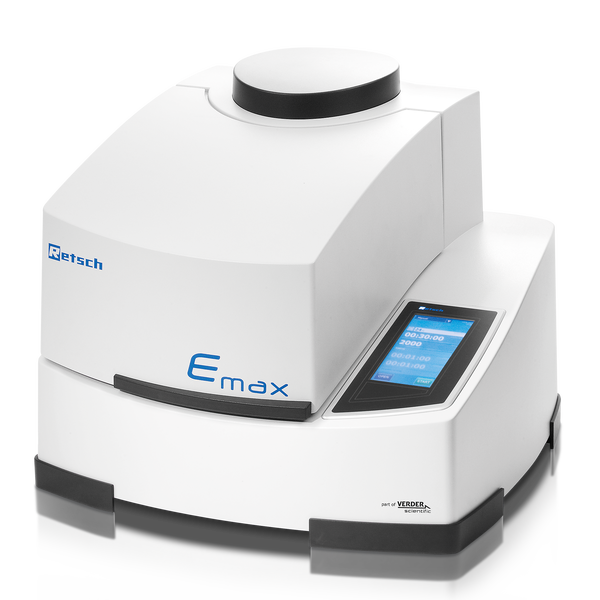

高エネルギーボールミル Emax

(粉砕ジャーとボールは含まれていません。粉砕ジャーは2個必要です。)
20.510.0001Emax, 200–240 V, 50/60 Hz, High energy ball mill with 2 grinding stations


Screw-Lock grinding jars Emax

選択のガイド
選択のガイド
Emax粉砕ジャーは最大5 barの耐圧性があり、乾式および湿式粉砕に適しています。ジャー内部が密閉されているので、例えば、ジャーの空気が通気蓋を通して不活性ガスと交換された後、不活性雰囲気を安全に密閉します。

スクリュートップ粉砕ジャーは防塵および気密であるため、乾式粉砕、湿式粉砕、および極低温粉砕に適しています。また、

サンプル量に適した粉砕ジャーのサイズを常に選択してください(ジャーの約30%がサンプル材料で満たす必要があります)。粉砕ジャーは、1.5 mlから25 mlの範囲のサイズで提供されます(すべての材料ですべてのサイズが利用できるわけではありません)。

ダウンロードセクションのドキュメント「Grinding Jar Ball Charge」には、使用可能な容量、最大フィードサイズ、および乾式および湿式ミリングとセル破壊のための粉砕ボールの瓶の正しい充填に関する詳細が記載されています。

効率的で汚染のない粉砕プロセスのために、粉砕ジャーには4種類の材料があります(望ましくない摩耗はありません)。

エネルギー入力は、材料の密度とともに増加します。柔らかいサンプルを粉砕するには、低から中程度の密度の材料を使用する必要がありますが、硬いサンプルには、高密度の材料を使用する方が適切です

利用可能な材料:

  •     ステンレス鋼(密度7.7 g / cm3;硬度≤245 HB、中程度の耐摩耗性)
    通常、中硬から硬くて脆いサンプルを粉砕するために使用されます。

  •     タングステンカーバイド(密度14.8 g / cm3;硬度93.6 HRA;高い耐摩耗性)
    非常に硬くて脆いサンプル材料の粉砕に使用されます。タングステンカーバイドを使用することにより、サンプルの鉄による汚染が防止されます。

  •     酸化ジルコニウム(密度6.05 g / cm3;硬度1250 HV、高耐摩耗性)中硬度から硬質および繊維状サンプルの粉砕に適したセラミック材料。通常、重金属を含まない粉砕プロセスまたは超微粒子サイズを目的とする用途に使用されます。

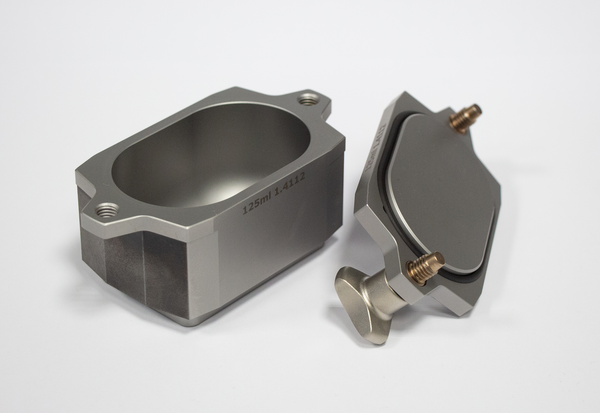

ステンレス製

01.462.030550 mL
01.462.0313125 mL

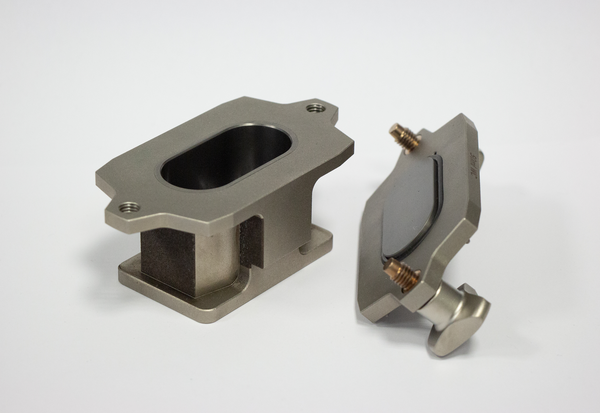

タングステンカーバイド製

01.462.031750 mL

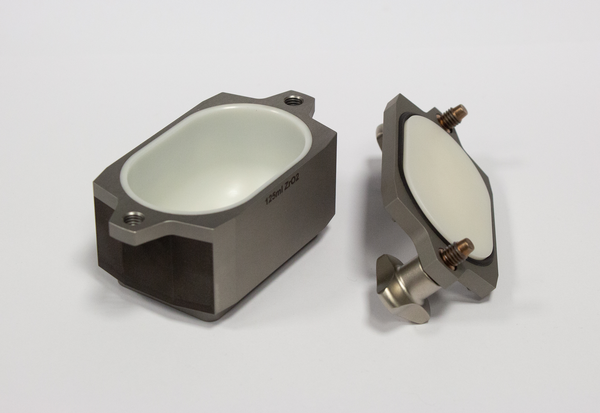

ジルコニア製

01.462.031250 mL
01.462.0307125 mL


雰囲気制御用アクセサリー

Aeration lids for Emax grinding jars

01.107.0568Aeration lid for grinding jar 50 ml, stainless steel
01.107.0567Aeration lid for grinding jar 125 ml, stainless steel
01.107.0636Aeration lid for grinding jar 50 ml, tungsten carbide
01.107.0569Aeration lid for grinding jar 50 ml, zirconium oxide
01.107.0564Aeration lid for grinding jar 125 ml, zirconium oxide


Accessories for screw-lock grinding jars Emax

02.486.0051ジャー解放用レンチ

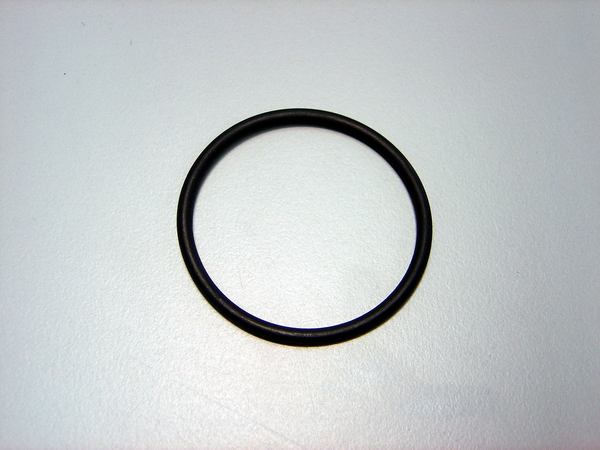

05.114.0057粉砕ジャー 50 mL用 Oリング 44X3 FEMP 1枚
05.114.0122粉砕ジャー 125 mL用 Oリング 44X3 FEMP 1枚


その他

03.362.0036Cooling lubricant, 100 ml
99.200.0029IQ/OQ 検査書 Emax

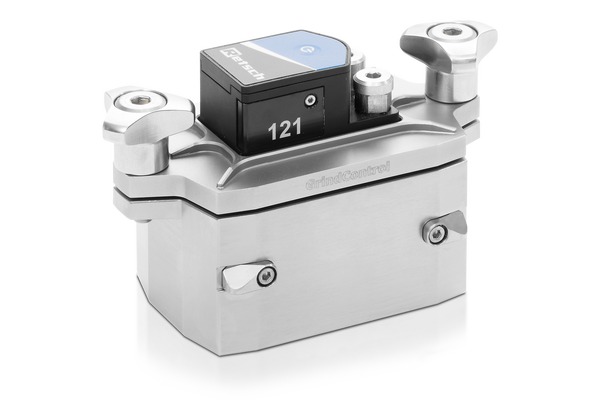

内圧・温度計測システム グラインドコントロール

incl. lid with lid insert, sensors and transmitter, receiver, software, case, grinding jar, opening aid and cleaning accessories for Emax
22.782.0010Emax グラインドコントロールセット 粉砕ジャー ステンレス製125 mL付
22.782.0009Emax グラインドコントロールセット 粉砕ジャー ジルコニア製 125 mL付


粉砕ボール

選択のガイド
選択のガイド
粉砕ボールと粉砕ジャーは、常に同じ材料から選択する必要があります。

粉砕ボールにはさまざまな直径があります。経験則では、効率的なミリングのために、ボールはサンプル中の最大粒子の3倍以上でなければなりません。摩耗や摩耗を防ぐために、同じ直径のボールのみを使用することが不可欠です。

粉砕ボールの数は、使用するジャーの容量によって異なります。ダウンロードセクションのドキュメント「Grinding Jar Ball Charge」には、使用可能な容量、最大フィードサイズ、および乾式および湿式ミリングとセル破壊のための粉砕ボールの瓶の正しい充填に関する詳細が記載されています。材料の詳細については、Material Analyses of Equipment & Accessoriesを参照してください。

利用可能な材料:

  •     ステンレス鋼(密度7.7 g / cm3;硬度≤245 HB、中程度の耐摩耗性)
    通常、中硬から硬くて脆いサンプルを粉砕するために使用されます。

  •     タングステンカーバイド(密度14.8 g / cm3;硬度93.6 HRA;高い耐摩耗性)
    非常に硬くて脆いサンプル材料の粉砕に使用されます。タングステンカーバイドを使用することにより、サンプルの鉄による汚染が防止されます。

  •     酸化ジルコニウム(密度6.05 g / cm3;硬度1250 HV、高耐摩耗性)中硬度から硬質および繊維状サンプルの粉砕に適したセラミック材料。通常、重金属を含まない粉砕プロセスまたは超微粒子サイズを目的とする用途に使用されます。


ステンレス製

22.455.0010Ø 2 mm, 500 g (約 110 mL)
22.455.0011Ø 3 mm 500 g (約 120 mL)
22.455.0002Ø 3 mm, 200 個 (約 6 mL)
22.455.0001Ø 4 mm, 200 個 (約 14 mL)
22.455.0003Ø 5 mm, 200個 (約 25 mL)
05.368.0034Ø 5 mm
05.368.0035Ø 7mm
05.368.0063Ø 10 mm
05.368.0037Ø 12mm
05.368.0109Ø 15mm


タングステンカーバイド製

22.455.0006Ø 3 mm, 200 個 (約 6 mL)
22.455.0005Ø 4 mm, 200 個 (約 14 mL)
22.455.0004Ø 5 mm, 200個 (約 25 mL)
05.368.0038Ø 5 mm
05.368.0039Ø 7mm
05.368.0071Ø 10 mm
05.368.0041Ø 12mm
05.368.0110Ø 15mm


ジルコニア製

32.368.00050.1 mm Ø, 0.5 kg (約 135 mL)
32.368.00030.5 mm Ø, 0.5 kg (約 135 mL)
32.368.00041 mm Ø, 0.5 kg (約 135 mL)
05.368.00892 mm Ø, 0.5 kg (約 135 mL)
05.368.00903 mm Ø, 0.5 kg (約 140 mL)
05.368.0146Ø 7mm
05.368.0094Ø 10 mm
05.368.0096Ø 12mm
05.368.0113Ø 15mm
